KWALIFIKACJA ELE2 - STYCZEŃ 2016



PYTANIE NR 37.

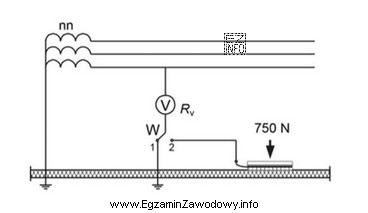

Który rodzaj pomiaru pokazany jest na rysunku?
Ilustracja przedstawia schemat pomiaru rezystancji izolacji stanowiska pracy elektryka.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Pomiar rezystancji izolacji służy do oceny stanu izolacji przewodów/urządzeń i wykrywania prądów upływu. Wykonuje się go specjalnym miernikiem, który przykłada napięcie probiercze i odczytuje wynik jako rezystancję (zwykle w dużych wartościach). Pozostałe odpowiedzi dotyczą innych badań ochronnych: ciągłości, impedancji pętli i napięcia dotykowego.

Pełne wyjaśnienie:

Pomiar rezystancji izolacji polega na sprawdzeniu, czy izolacja między przewodami oraz między przewodami a przewodem ochronnym/ziemią ma odpowiednio dużą rezystancję. W praktyce wykorzystuje się do tego miernik rezystancji izolacji (często jako funkcję miernika wielofunkcyjnego), który wytwarza napięcie probiercze i na tej podstawie wyznacza rezystancję. Taki pomiar pomaga wykryć uszkodzenia izolacji spowodowane np. przetarciem, zawilgoceniem, starzeniem materiału lub błędami montażu.

Odpowiedź "Rezystancji izolacji stanowiska." jest właściwa, gdy przedstawiony układ pomiarowy odpowiada badaniu izolacji (pomiar rezystancji, a nie spadku napięcia czy impedancji w warunkach zwarcia).

Dlaczego pozostałe opcje są nieprawidłowe:

  • "Ciągłości przewodów." dotyczy sprawdzenia, czy przewody ochronne i połączenia wyrównawcze są nieprzerwane oraz mają niską rezystancję. To inny cel i zwykle inny tryb pomiaru (bez napięcia probierczego dla izolacji).
  • "Impedancji zwarciowej." (często rozumianej jako impedancja pętli zwarcia) bada warunki samoczynnego wyłączenia zasilania. To pomiar związany z impedancją obwodu zwarciowego, a nie z izolacją.
  • "Napięcia dotykowego." odnosi się do napięcia, które może pojawić się na dostępnych częściach przewodzących w sytuacji uszkodzenia. To pomiar napięcia, a nie rezystancji izolacji.

Wskazówka egzaminacyjna: jeśli w opisie/rysunku rozpoznajesz, że miernik ma "test" związany z izolacją i wynik jest interpretowany jako bardzo duża rezystancja, to jest to pomiar rezystancji izolacji. Jeśli mierzymy "czy przewód jest ciągły" – to ciągłość; jeśli "czy zadziała zabezpieczenie przy zwarciu" – impedancja pętli; jeśli "jakie napięcie może dotknąć człowiek" – napięcie dotykowe.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest pomiar rezystancji izolacji i po co się go wykonuje?
To badanie stanu izolacji przewodów i urządzeń, które wykrywa upływy prądu oraz uszkodzenia izolacji (np. zawilgocenie, przetarcia). Wynik to rezystancja o dużej wartości; zbyt mała oznacza ryzyko porażenia i awarii.
Jak odróżnić na schemacie pomiar rezystancji izolacji od pomiaru ciągłości?
Pomiar izolacji dotyczy "separacji" między żyłami lub żyłą a PE/ziemią i jest wykonywany miernikiem z napięciem probierczym. Pomiar ciągłości sprawdza, czy przewód/połączenie jest nieprzerwane i ma małą rezystancję (połączenia ochronne).
Dlaczego pomiar impedancji pętli zwarcia nie jest tym samym co impedancja zwarciowa?
W praktyce egzaminacyjnej "impedancja zwarciowa" bywa używana potocznie, ale chodzi o impedancję pętli zwarcia, czyli całego obwodu, którym popłynie prąd zwarciowy. To pomiar warunków zadziałania zabezpieczeń, a nie jakości izolacji.
Kiedy wykonuje się pomiar ciągłości przewodów ochronnych?
Wykonuje się go przy odbiorach oraz kontrolach okresowych, aby potwierdzić, że przewody ochronne i połączenia wyrównawcze są poprawnie połączone i nieprzerwane. To kluczowe dla skuteczności ochrony przeciwporażeniowej w obiektach.
Jakie są typowe błędy uczniów przy rozpoznawaniu pomiarów ochronnych z rysunku?
Najczęstsze są: wybór "ciągłości" z przyzwyczajenia, mylenie pomiaru izolacji z pomiarem rezystancji omomierzem oraz ignorowanie tego, czy badanie dotyczy rezystancji, napięcia czy impedancji. Pomaga sprawdzanie: co jest mierzone i między jakimi punktami.
Czy pomiar rezystancji izolacji wykonuje się przy włączonym zasilaniu?
Zasada jest taka, że pomiar izolacji wykonuje się w warunkach bezpiecznych, zwykle przy odłączonym zasilaniu i odseparowanych odbiornikach, aby nie uszkodzić urządzeń oraz uzyskać wiarygodny wynik. Szczegóły zależą od obiektu i procedury.
Co to jest napięcie dotykowe i dlaczego się je mierzy?
Napięcie dotykowe to napięcie, które może pojawić się na dostępnych częściach przewodzących podczas uszkodzenia (np. przebicia do obudowy). Mierzy się je, by ocenić ryzyko porażenia i skuteczność środków ochrony (uziemienie, połączenia wyrównawcze, zabezpieczenia).
Jakie przyrządy stosuje się do pomiaru rezystancji izolacji?
Stosuje się mierniki rezystancji izolacji (tzw. "megomierze") lub mierniki wielofunkcyjne mające funkcję testu izolacji. Ich cechą jest generowanie napięcia probierczego i prezentowanie wyniku jako rezystancji izolacji.
Dlaczego technik gazownictwa może spotkać się z pomiarami elektrycznymi na stanowisku?
W pracy przy sieciach i instalacjach gazowych używa się urządzeń zasilanych elektrycznie (narzędzia, automatyka, detektory). Ocena bezpieczeństwa stanowiska obejmuje także eliminację ryzyka porażenia i iskrzenia, więc podstawowa orientacja w pomiarach ochronnych jest praktyczna.
Jak przygotować się do pytań o rozpoznawanie pomiarów na schematach?
Ucz się "par" rozróżniających: co mierzymy (rezystancja/napięcie/impedancja) i między czym (żyły–żyły, żyła–PE, obudowa–ziemia). Przećwicz kilka typowych schematów z instrukcji mierników, wtedy rozpoznasz układ bez zgadywania.
info

Około 47% zdających odpowiada poprawnie na to pytanie. trudne

Specjaliści zwracają uwagę: "Pomiar rezystancji izolacji służy do oceny stanu izolacji przewodów/urządzeń i wykrywania prądów upływu."

Źródła:

  • IEC 60364-6: Low-voltage electrical installations — Part 6: Verification (zakres: badania/verification instalacji, w tym pomiary ochronne)
  • IEC 61557 (seria): Electrical safety in low voltage distribution systems up to 1000 V AC and 1500 V DC — Equipment for testing, measuring or monitoring of protective measures (zakres: wymagania dla przyrządów do pomiarów ochronnych)

Materiały:

  • Podręczniki do elektrotechniki i pomiarów elektrycznych (dział: pomiary ochronne)
  • Instrukcje obsługi mierników wielofunkcyjnych i mierników rezystancji izolacji (opis trybów pomiarowych)
  • Materiały szkoleniowe z bezpieczeństwa pracy przy urządzeniach elektrycznych w środowisku robót instalacyjnych
