W pneumatyce przemysłowej jakość przygotowania końca przewodu z tworzywa (np. rurki do złączek wtykowych) ma bezpośredni wpływ na szczelność i niezawodność układu. Kluczowe jest uzyskanie końcówki przewodu:
- uciętej prostopadle do osi przewodu,
- bez zgnieceń i deformacji przekroju,
- bez zadziorów, które mogą uszkadzać uszczelnienia lub utrudniać poprawne dosunięcie do oporu.
Dlatego stosuje się narzędzia przeznaczone do cięcia przewodów pneumatycznych z tworzyw (obcinaki/nożyce do rurek), które prowadzą ostrze w sposób kontrolowany i dają powtarzalny, równy przekrój. Takie przygotowanie przewodu ogranicza ryzyko mikronieszczelności, spadków ciśnienia oraz nieplanowanych przestojów.

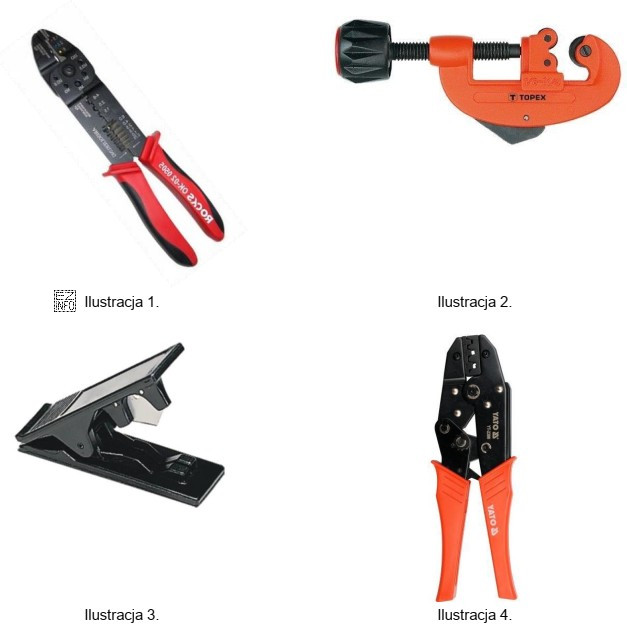

Odpowiedź "Ilustracja 3" jest poprawna, ponieważ odpowiada narzędziu dedykowanemu do profesjonalnego cięcia przewodów pneumatycznych z tworzyw.
Pozostałe ilustracje są błędne, gdy pokazują narzędzia:
- przeznaczone do innych materiałów lub zastosowań (np. do metalu, do kabli elektrycznych, do prac ogólnych),
- powodujące zgniatanie lub poszarpanie krawędzi, co pogarsza szczelność,
- niedające kontroli nad prostopadłością cięcia.
Wskazówka egzaminacyjna: jeśli na rysunku widać narzędzie, które stabilizuje rurkę i tnie ją równo (a nie miażdży), to zwykle jest to właściwy wybór do pneumatyki. W praktyce po ucięciu warto też sprawdzić krawędź i w razie potrzeby usunąć drobne zadziory.
