W obudowie drewnianej wyrobisk podziemnych wiązanie niemieckie jest połączeniem stojaka ze stropnicą wykonywanym przez precyzyjne, wzajemnie pasujące wcięcia. Działa ono jak "zamek" ciesielski: elementy po złożeniu ograniczają przesuw i pozwalają bezpiecznie przenieść obciążenia z górotworu.
Przy ciśnieniu z góry (dominującym nacisku pionowym) kluczowe jest, aby stropnica miała stabilne, pełne podparcie na stojaku i aby górna, niewycięta część stropnicy dochodziła do stropu, co sprzyja przekazywaniu obciążenia pionowego bez niekorzystnych mimośrodów. Charakterystycznym wyróżnikiem jest wcięcie w stojaku o kształcie litery L oraz odpowiadające mu wybranie w stropnicy; połączenie powinno być ciasne, bez szczelin.

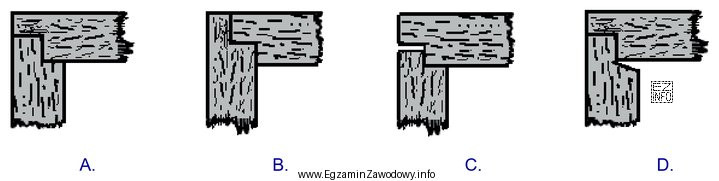

Rysunek A przedstawia poprawny układ dla ciśnienia z góry: belka/stropnica spoczywa na stopniu stojaka, a powierzchnie styku przylegają do siebie bez widocznego luzu, co odpowiada idei dokładnie dopasowanego wiązania niemieckiego.
Dlaczego pozostałe odpowiedzi są nieprawidłowe w tym ujęciu?
- B pokazuje inną geometrię, w której "wyższa" część stojaka tworzy opór bardziej boczny; taki układ może sugerować orientację korzystniejszą dla oddziaływań z boku, a nie czystego nacisku pionowego.
- C zawiera wyraźną szczelinę (luz) w połączeniu. W praktyce obudowy drewnianej luz osłabia współpracę elementów, zwiększa możliwość przemieszczeń i pogarsza przenoszenie obciążenia, dlatego nie jest to prawidłowe wiązanie.
- D przedstawia połączenie ze skosem (ukośnym podcięciem). To cecha typowa dla innych rozwiązań/odmian złączy i nie odpowiada klasycznemu, prostopadłościennemu "zamkowi" wiązania niemieckiego na nacisk z góry.
Wskazówka egzaminacyjna: najpierw oceń, czy złącze jest ciasne (brak szczeliny), a następnie sprawdź, czy układ wcięć wymusza stabilne podparcie stropnicy przy obciążeniu pionowym. To pomaga odróżnić wariant na ciśnienie z góry od wariantu na ciśnienie boczne.
