KWALIFIKACJA ELM4 - CZERWIEC 2024

Wyjaśnienie poprawnej odpowiedzi:

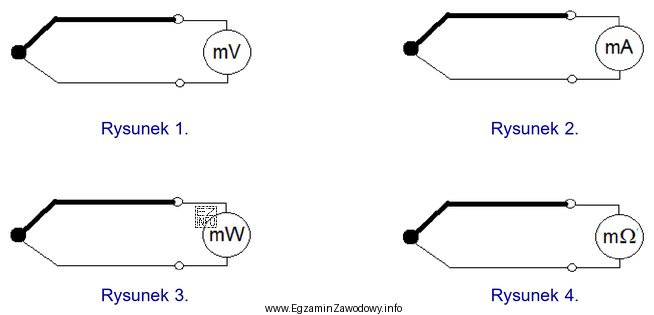

Termopara jest urządzeniem, które generuje napięcie w odpowiedzi na różnicę temperatur między dwoma punktami. Układ pomiarowy sygnału wyjściowego termopary mierzy napięcie (w miliwoltach, mV), ponieważ termopara generuje sygnał napięciowy proporcjonalny do temperatury. Rysunek 1 przedstawia układ pomiarowy z miernikiem napięcia (mV), co jest zgodne z zasadą działania termopary. Pozostałe rysunki przedstawiają mierniki prądu (mA), mocy (mW) i rezystancji (mΩ), które nie są odpowiednie do pomiaru sygnału wyjściowego termopary.
