KWALIFIKACJA ELM4 - STYCZEŃ 2021

Wyjaśnienie poprawnej odpowiedzi:

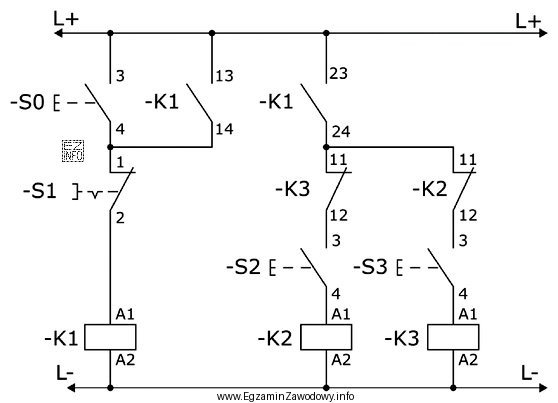

Aby sprawdzić skuteczność blokady przed jednoczesnym włączeniem styczników K2 i K3, należy wykonać sekwencję działań, która pozwoli na ocenę, czy układ działa poprawnie. Naciśnięcie przycisku S0 powoduje załączenie stycznika K1, który z kolei blokuje możliwość załączenia stycznika K3 poprzez rozwarcie styku 14. Następnie naciśnięcie przycisku S2 załącza stycznik K2, który powinien pozostać załączony, gdyż nie jest blokowany przez K1. Ostatnie naciśnięcie przycisku S3 powinno być nieskuteczne, gdyż stycznik K3 jest blokowany przez wcześniej załączony stycznik K1. Jeśli stycznik K3 nie załączy się po naciśnięciu S3, oznacza to, że blokada działa poprawnie.
