KWALIFIKACJA ELE5 - STYCZEŃ 2020 (test 2)



PYTANIE NR 16.

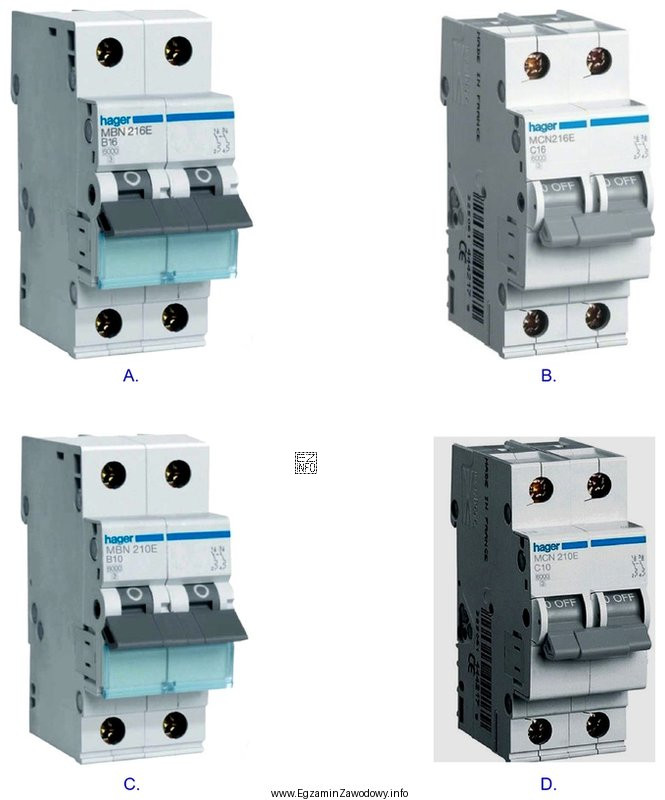

Który spośród przedstawionych na rysunkach wyłączników instalacyjnych nadprądowych należy zastosować w celu zabezpieczenia zwarciowego oporowego grzejnika jednofazowego na napięcie 230 V o mocy 3 kW?
Który spośród przedstawionych na rysunkach wyłącznikó
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wyłącznik nadprądowy typu A ma wartość nominalną 16A, co jest odpowiednie do zabezpieczenia grzejnika o mocy 3kW przy napięciu 230V, ponieważ obliczony prąd obciążenia wynosi około 13,04A, a zabezpieczenie powinno mieć wartość nominalną wyższą niż prąd obciążenia.
