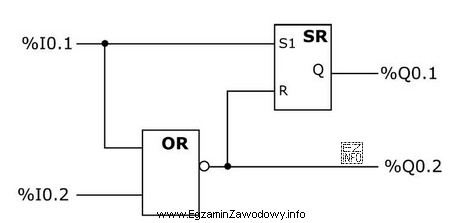

Na schemacie FBD wyjście %Q0.1 jest wyjściem Q przerzutnika SR, a %Q0.2 jest wyjściem bramki OR z negacją na wyjściu, czyli bramki NOR. Kluczowe jest zauważenie sprzężenia: wyjście NOR jest jednocześnie podane na %Q0.2 oraz na wejście R przerzutnika SR (reset).
1) Warunek na %Q0.2=1 (NOR)
Brama NOR daje 1 wyłącznie wtedy, gdy wszystkie jej wejścia są równe 0. Ponieważ do NOR wchodzą %I0.1 oraz %I0.2, to aby uzyskać %Q0.2=1, musi być spełnione: %I0.1=0 i %I0.2=0.
2) Skutek dla przerzutnika SR
Wejście %I0.1 jest równocześnie podłączone do wejścia S przerzutnika, więc przy %I0.1=0 mamy S=0. Jednocześnie, gdy NOR daje 1, to na wejściu R pojawia się R=1. Dla przerzutnika SR kombinacja S=0, R=1 oznacza Reset, czyli wymuszenie Q=0. To bezpośrednio przekłada się na %Q0.1=0.
3) Wniosek o stanie niemożliwym
Jeśli %Q0.2=1, to automatycznie R=1 i przerzutnik jest resetowany, więc %Q0.1 nie może być 1. Dlatego stan %Q0.1=1 i %Q0.2=1 jest nieosiągalny (sprzeczny logicznie z warunkami działania NOR i SR).
Dlaczego pozostałe stany są możliwe?
- %Q0.1=0 i %Q0.2=1: to dokładnie przypadek %I0.1=0 i %I0.2=0, który daje NOR=1 oraz reset SR.
- %Q0.1=1 i %Q0.2=0: NOR=0 występuje dla większości kombinacji wejść; przerzutnik może być ustawiony (S=1, R=0) lub utrzymać stan, więc Q może pozostać 1.
- %Q0.1=0 i %Q0.2=0: NOR=0 i jednocześnie przerzutnik może być zresetowany lub utrzymywać 0, zależnie od historii stanu i sygnałów S/R.
Na egzaminie warto zawsze wykonać analizę od ograniczającego warunku (tu: kiedy NOR daje 1), a potem prześledzić konsekwencje sprzężeń zwrotnych dla wejść przerzutnika.
