KWALIFIKACJA MEP1 - STYCZEŃ 2021



PYTANIE NR 26.

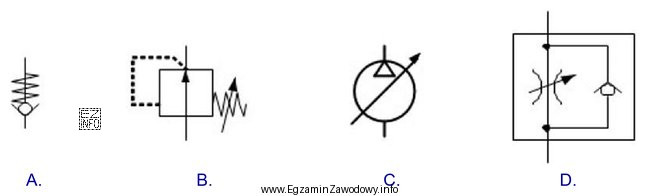

Który symbol graficzny jest oznaczeniem zaworu pneumatycznego dławiąco-zwrotnego jednokierunkowego?
Który symbol graficzny jest oznaczeniem zaworu pneumatycznego dławią
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Symbol graficzny przedstawiony w odpowiedzi D przedstawia zawór pneumatyczny dławiąco-zwrotny jednokierunkowy. Charakterystyczne dla tego typu zaworu są strzałki wskazujące kierunek przepływu oraz symbol dławienia (zwężenie), co jest widoczne w kwadracie z przekreśleniem i strzałkami. Pozostałe symbole (A, B, C) nie odpowiadają opisowi zaworu dławiąco-zwrotnego jednokierunkowego.
