Schemat kinematyczny służy do uproszczonego przedstawienia struktury ruchowej mechanizmu: pokazuje człony oraz ich połączenia (pary kinematyczne), a nie detale wykonawcze elementów. Kluczowe jest rozróżnienie: człon jest częścią mechanizmu traktowaną jako bryła sztywna, a połączenie przegubowe opisuje dozwolony ruch względny między dwoma członami.

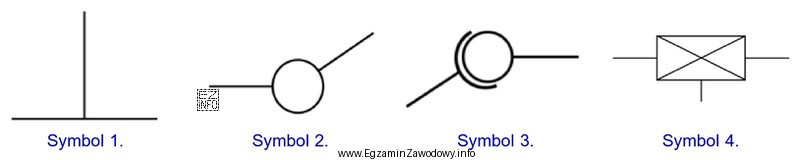

Odpowiedź "Symbol 3" jest właściwa, ponieważ w zestawie symboli odpowiada zapisowi dwóch członów połączonych przegubowo, czyli takiemu, który wskazuje istnienie pary kinematycznej między członami (a nie np. sztywne zespolenie, element prowadzący bez przegubu albo oznaczenie niezwiązane z połączeniami).
Dlaczego pozostałe odpowiedzi są błędne w typowych zadaniach tego typu:
- "Symbol 2" bywa mylony z przegubem, gdy ma zbliżony kształt, ale może oznaczać inne połączenie lub inny element zapisu (np. połączenie sztywne albo symbol niezwiązany z parą kinematyczną). Błąd wynika z wybierania po podobieństwie.
- "Symbol 1" często odpowiada zapisowi, który nie tworzy pary kinematycznej między dwoma członami albo nie pokazuje relacji ruchowej (brak cechy odróżniającej przegub). Uczeń może przenieść skojarzenia z innych rysunków technicznych.
- "Symbol 4" może odnosić się do innego typu relacji (np. prowadzenia, podparcia, elementu pomocniczego) i nie spełnia kryterium: dwa człony + przegub. Częstą pułapką jest skupienie się na jednym fragmencie symbolu zamiast na całości.
Wskazówka egzaminacyjna: najpierw ustal, czy symbol pokazuje dwa różne człony, a dopiero potem szukaj cechy wskazującej ruch względny (np. obrót). Jeśli symbol wygląda jak "połączenie", ale nie odróżnia stopni swobody, to zwykle nie jest przegubem na schemacie kinematycznym.
