KWALIFIKACJA ELM6 - CZERWIEC 2023 (test 2)



PYTANIE NR 16.

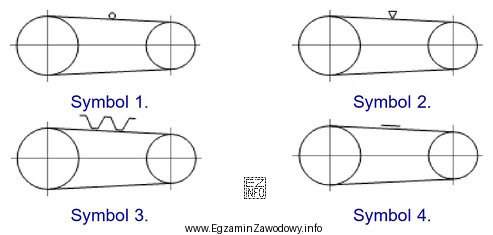

Który symbol graficzny należy zastosować na schemacie mechanicznym w celu przedstawienia przekładni z pasem klinowym?
Który symbol graficzny należy zastosować na schemacie mechanicznym
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie analizy dostępnych symboli graficznych, symbol 2. przedstawia przekładnię z pasem klinowym, gdzie pas jest reprezentowany przez linię łączącą dwa koła symbolizujące koła pasowe. Pozostałe symbole nie odzwierciedlają charakterystycznych cech przekładni z pasem klinowym.
