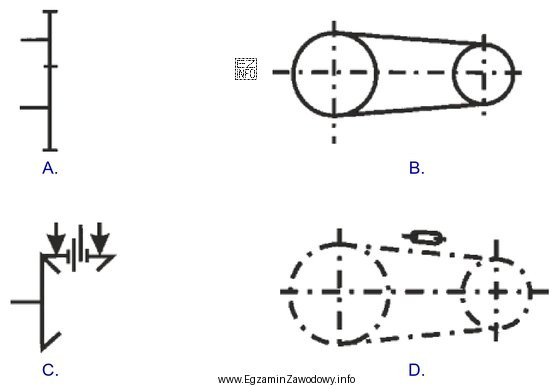

Przekładnia zębata to element napędu mechanicznego, w którym przeniesienie ruchu odbywa się przez zazębienie dwóch (lub więcej) kół zębatych. Na schematach i rysunkach uproszczonych rozpoznaje się ją po tym, że symbol pokazuje co najmniej dwa współpracujące koła (albo koło i listwę) oraz ich wzajemne "zazębienie". Kluczową cechą jest to, że są to elementy sztywno współpracujące przez zęby, a nie przez tarcie czy elastyczny łącznik.
Dlaczego taka odpowiedź jest poprawna?
- Przekładnia zębata zawsze zakłada parę elementów zazębionych (koło–koło lub koło–listwa), co odróżnia ją od innych sposobów przeniesienia napędu.
- Symbol nie powinien wyglądać jak połączenie pasowe (zwykle dwa koła połączone linią/pasem) ani jak łańcuch (zaznaczone ogniwa), bo tam medium przenoszącym jest pas/łańcuch.
- Nie należy też mylić z sprzęgłem, które łączy wały (często symbolizowane jako dwa wały z elementem pośrednim), ale nie pokazuje typowego zazębienia kół.
Dlaczego pozostałe typy rysunków są błędne (typowe pułapki)?
- Symbole pasów/łańcuchów sugerują przeniesienie napędu przez element pośredni, a nie przez zęby.
- Symbole sprzęgieł lub hamulców dotyczą łączenia/rozłączania albo hamowania, a nie zmiany przełożenia przez zazębienie.
- Symbole elektryczne (np. styki, cewki) w ogóle nie odnoszą się do przekładni mechanicznych, choć w automatyce często występują na tych samych arkuszach dokumentacji.
W praktyce automatyka przemysłowa często łączy część elektryczną (sterowanie) z mechaniczną (napęd). Umiejętność rozpoznawania symbolu przekładni pomaga szybko zrozumieć, gdzie w maszynie następuje redukcja prędkości, zwiększenie momentu lub zmiana kierunku ruchu, co ma znaczenie przy uruchamianiu, doborze nastaw i diagnostyce.
