KWALIFIKACJA ELM4 - STYCZEŃ 2024



PYTANIE NR 31.

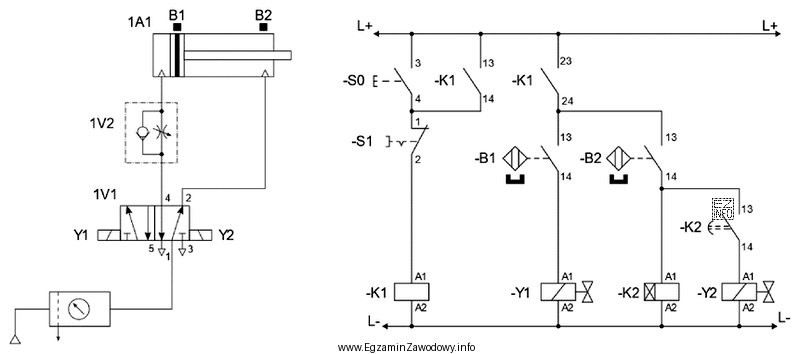

W układzie elektropneumatycznym przedstawionym na rysunku po wciśnięciu przycisku S0 tłoczysko siłownika 1A1 wysuwa się, natomiast nie wsuwa się mimo, iż przekaźnik czasowy K2 odliczył czas 10 sekund. Powodem wadliwej pracy układu może być usterka polegająca na
W układzie elektropneumatycznym przedstawionym na rysunku po wciśnię
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie schematu elektropneumatycznego, jeśli tłoczysko siłownika 1A1 wysuwa się po wciśnięciu przycisku S0, ale nie wsuwa się po odliczeniu czasu przez przekaźnik czasowy K2, wskazuje to na problem z elektrozaworem Y2, który jest odpowiedzialny za wsunięcie tłoczyska. Nieciągłość połączenia -Y2:A2/L- oznacza, że nie ma ciągłości obwodu elektrycznego między wyjściem elektrozaworu Y2 a zaciskiem A2 i z powrotem do L-, co uniemożliwia wsunięcie tłoczyska. Pozostałe odpowiedzi nie pasują do opisanego problemu, ponieważ dotyczą innych elementów układu, które nie są bezpośrednio związane z opisaną usterką.
