Zawór rozdzielający 4/2 to element sterujący kierunkiem przepływu w układzie hydraulicznym. Oznaczenie 4/2 czyta się jako:
- 4 – liczba przyłączy (portów) zaworu, typowo: zasilanie (P), powrót do zbiornika (T) oraz dwa wyjścia robocze (A, B),
- 2 – liczba położeń (stanów) zaworu.

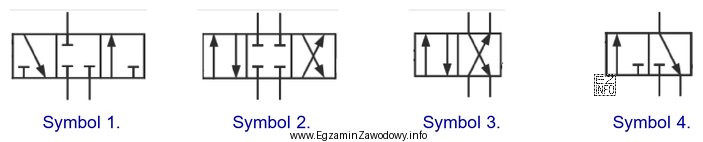

W symbolice schematowej zaworów rozdzielających położenia przedstawia się jako liczbę pól (najczęściej prostokątów) narysowanych obok siebie. Dla zaworu 4/2 powinny wystąpić dwa pola, a do symbolu muszą dochodzić cztery linie przyłączeniowe (cztery porty). Wewnątrz pól pokazuje się możliwe połączenia między portami w danym położeniu (np. strzałkami lub liniami łączącymi).
Dlatego poprawny wybór to taki symbol, który jednocześnie:
- ma dwa sąsiadujące pola (dwa położenia),
- ma cztery przyłącza,
- pokazuje różne połączenia portów w każdym z dwóch położeń.
Odpowiedzi błędne zwykle odpowiadają innym typom zaworów: najczęściej 4/3 (trzy pola), 3/2 (trzy porty), 5/2 (pneumatyka) albo zaworom o innej funkcji (np. zwrotnym/dławiącym), które nie mają dwóch pól reprezentujących położenia. W tym pytaniu wariant spełniający cechy zaworu 4/2 jest oznaczony jako "Symbol 3".
Wskazówka egzaminacyjna: najpierw policz pola (położenia), a dopiero potem porty. To ogranicza ryzyko pomyłki między 4/2 i 4/3.
