Wyłącznik różnicowoprądowy (RCD) jest aparatem ochronnym, który porównuje prąd wpływający i wypływający z obwodu. Gdy pojawi się prąd upływu do ziemi (różnica prądów), RCD wyłącza zasilanie, ograniczając ryzyko porażenia oraz skutki uszkodzeń izolacji.
W praktyce spotyka się różne środowiska pracy: tylko prądy przemienne, prądy pulsujące oraz sytuacje, w których prąd uszkodzeniowy może mieć składową stałą (tzw. "gładkie DC"). Składowa stała jest szczególnie istotna, ponieważ część aparatów może nie zadziałać prawidłowo, jeśli nie jest do tego przystosowana. Dlatego w dokumentacji i oznaczeniach rozróżnia się wykonania przeznaczone do określonych rodzajów prądu różnicowego.

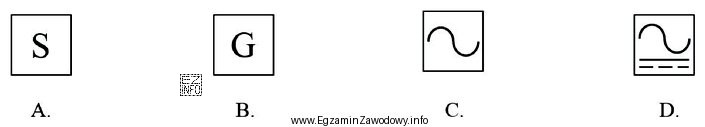

Poprawny wybór polega na wskazaniu symbolu graficznego odpowiadającego RCD przeznaczonemu do pracy przy prądzie uszkodzeniowym stałym. Taki znak odróżnia aparat od rozwiązań przeznaczonych wyłącznie dla prądu przemiennego, a także od rozwiązań obejmujących jedynie prąd pulsujący. W kontekście instalacji w obiektach kolejowych ma to znaczenie m.in. tam, gdzie występują urządzenia z elementami energoelektronicznymi, przekształtnikami lub zasilaczami, które mogą generować składową stałą w prądzie uszkodzeniowym.
Pozostałe odpowiedzi są błędne, ponieważ odpowiadają innym konwencjom oznaczeń (np. dla prądu przemiennego lub bez wskazania odporności/czułości na składową stałą). Taka pomyłka jest typowa, gdy zdający rozpoznaje jedynie "ogólny symbol RCD" i ignoruje kluczowy warunek z treści pytania: wystąpienie prądu uszkodzeniowego stałego.
Wskazówka egzaminacyjna: w pytaniach o symbole zawsze szukaj w treści informacji, jaki rodzaj prądu różnicowego ma być wykrywany (AC, pulsujący DC, gładki DC), bo to jest element różnicujący oznaczenia.
