Łącznik dwubiegunowy to aparat łączeniowy, który jednym ruchem (wspólnym napędem) rozłącza lub załącza dwa niezależne tory prądowe. W praktyce oznacza to, że w środku znajdują się dwa zestawy styków, które działają równocześnie.
Dlatego poprawny symbol na schemacie przedstawia zwykle:
- dwa styki (dwa "jednobiegunowe" człony),
- sprzężenie mechaniczne tych styków, czyli graficzne połączenie wskazujące wspólne sterowanie/napęd.
To odróżnia łącznik dwubiegunowy od rozwiązań, które na rysunku mogą wyglądać podobnie, ale mają inną funkcję:
- Łącznik jednobiegunowy rozłącza tylko jeden tor – na symbolu jest pojedynczy zestaw styków.
- Dwa niezależne łączniki mogą być narysowane jako dwa osobne styki, ale bez wskazania wspólnego sprzężenia; wtedy nie ma gwarancji jednoczesnego działania.
- Przełączniki wielopozycyjne (np. zmiana toru) mają symbole wskazujące przełączanie pomiędzy stykami, a nie proste, jednoczesne rozłączanie dwóch torów.

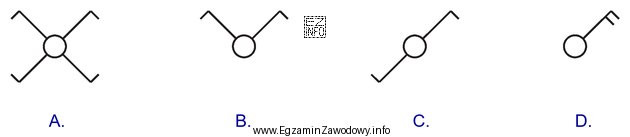

W zadaniach egzaminacyjnych kluczowe jest policzenie "ile torów/styków" ma symbol oraz sprawdzenie, czy jest zaznaczone wspólne sterowanie. To właśnie przesądza, że dany znak odpowiada łącznikowi dwubiegunowemu.
