KWALIFIKACJA ELM6 - STYCZEŃ 2024 (test 2)

Wyjaśnienie poprawnej odpowiedzi:

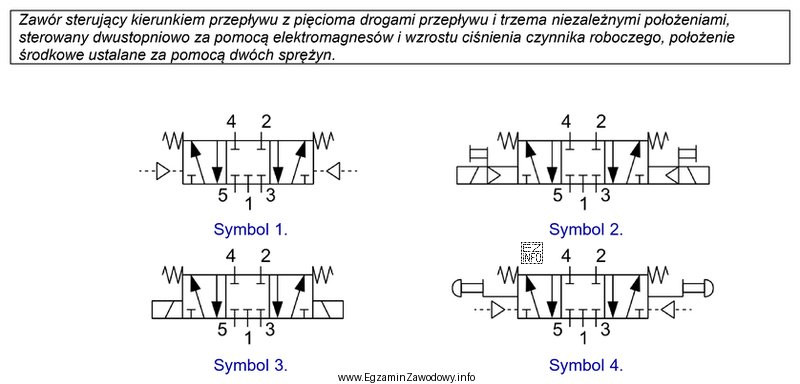

Zawór sterujący kierunkiem przepływu z pięcioma drogami przepływu i trzema niezależnymi położeniami, sterowany dwustopniowo za pomocą elektromagnesów i wzrostu ciśnienia czynnika roboczego, z pozycją środkową ustalaną za pomocą dwóch sprężyn, jest reprezentowany przez symbol 2. Symbol ten pokazuje pięć połączeń (wejść/wyjść), trzy pozycje przełączania (środkowa i dwie skrajne), dwie sprężyny centrujące pozycję środkową oraz dwa elektromagnesy sterujące przełączaniem pozycji.
