KWALIFIKACJA ELM6 - STYCZEŃ 2018



PYTANIE NR 16.

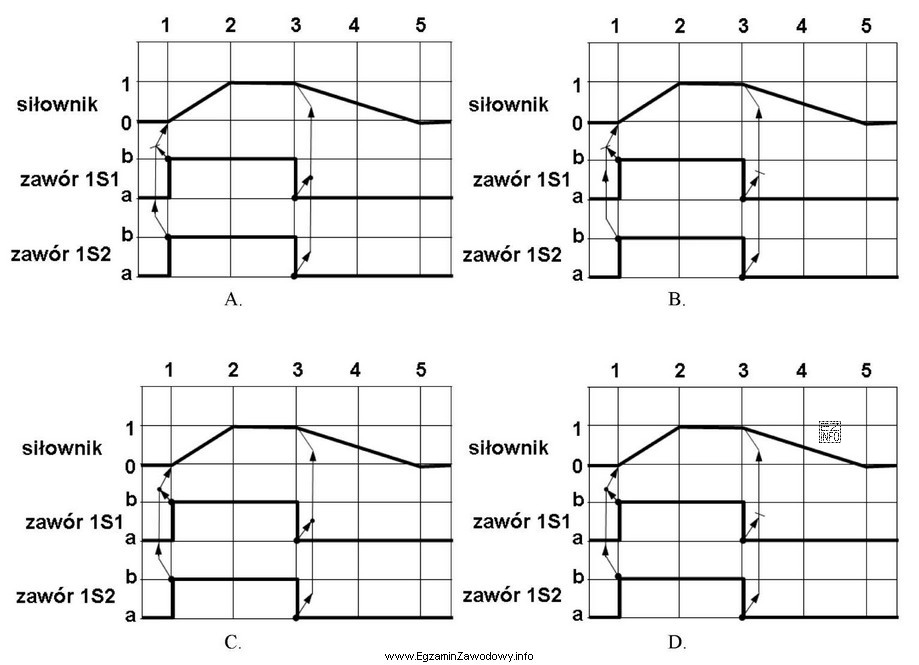

Tłoczysko siłownika jest wysuwane, gdy przesterowane są dwa zawory sterujące 1S1 i 1S2, a wsuwane, gdy jeden z nich powróci do pozycji spoczynkowej. Który z przedstawionych diagramów ilustruje ten sposób pracy?
Tłoczysko siłownika jest wysuwane, gdy przesterowane są dwa
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Diagram A pokazuje, że tłoczysko siłownika jest wysuwane, gdy oba zawory 1S1 i 1S2 są przestawione (stan "a"), a wsuwane, gdy jeden z nich wraca do pozycji spoczynkowej (stan "b"). Pozostałe diagramy nie odzwierciedlają tego sposobu pracy, ponieważ pokazują inne kombinacje sterowania zaworami.
