KWALIFIKACJA BUD18 - STYCZEŃ 2020 (test 2)



PYTANIE NR 34.

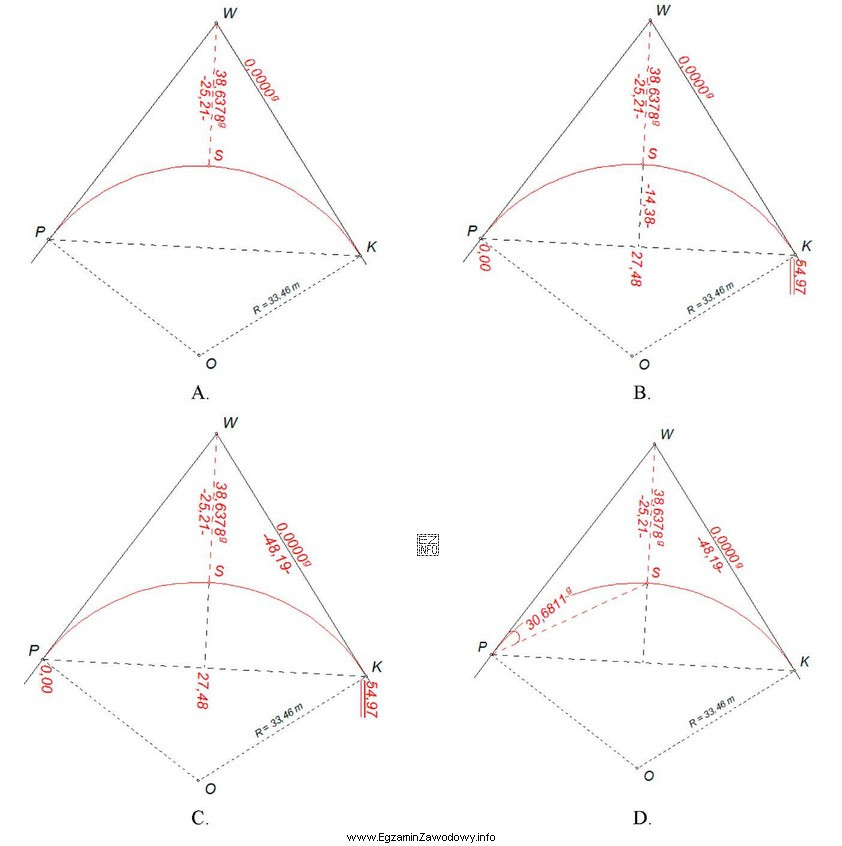

Który szkic dokumentacyjny łuku kołowego zawiera wszystkie dane do wytyczenia metodą biegunową w terenie punktu środkowego S z punktu W oraz miary kontrolne do tego punktu?
Który szkic dokumentacyjny łuku kołowego zawiera wszystkie dane
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby wytyczyć łuk kołowy metodą biegunową, potrzebne są dane takie jak promień łuku, kąt środkowy oraz odległości od punktów charakterystycznych. Odpowiedź B zawiera wszystkie niezbędne dane: promień łuku R=33,48m, kąt środkowy łuku 81°26'36", odległość WP=30,867m oraz odległość WK=30,867m, co pozwala na wytyczenie punktu S w terenie oraz wykonanie miar kontrolnych.
