KWALIFIKACJA ELM6 - STYCZEŃ 2023



PYTANIE NR 11.

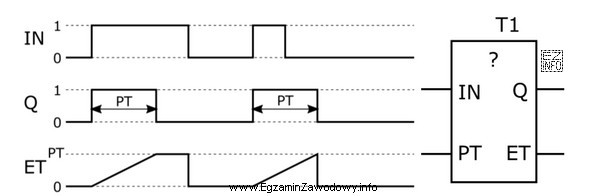

Który timer użyty w programie tylko jeden raz realizuje działanie zgodnie z przedstawionym diagramem?
Który timer użyty w programie tylko jeden raz
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie diagramu czasowego można stwierdzić, że poszukiwany timer to impulsator (TP), który po otrzymaniu sygnału wejściowego (IN) generuje jednorazowy impuls o określonym czasie trwania (PT). Sygnał wyjściowy (Q) zmienia stan na 1 na czas PT, a następnie wraca do stanu 0, niezależnie od dalszego stanu wejścia IN. Pozostałe timery działają inaczej: TOF to timer opóźnionego wyłączenia, TON to timer opóźnionego włączenia, a TONR to timer opóźnionego włączenia z pamięcią.
