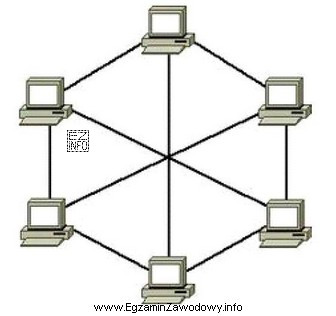

W pytaniu należy rozpoznać fizyczną topologię sieci na podstawie sposobu połączenia urządzeń (węzłów) na rysunku. Topologia siatki (mesh) charakteryzuje się tym, że węzły mają połączenia z wieloma innymi węzłami, co tworzy "sieć" połączeń i zapewnia redundancję (awaria jednego łącza zwykle nie odcina całej komunikacji).
Dlaczego poprawna jest odpowiedź: Siatki? Ponieważ na schemacie topologii siatki nie ma pojedynczego centralnego urządzenia, a widoczne są liczne połączenia pomiędzy węzłami, często krzyżujące się i tworzące wiele alternatywnych ścieżek.
Dlaczego pozostałe odpowiedzi są niepoprawne:
- Gwiazdy – w topologii gwiazdy wszystkie węzły łączą się z jednym punktem centralnym (np. przełącznikiem). Gdy brak wyraźnego "centrum", a połączenia są między węzłami, nie jest to gwiazda.
- Magistrali – magistrala ma jeden wspólny "kręgosłup" (główny przewód/segment), do którego dołączone są stacje. Na typowym schemacie widać linię główną z odgałęzieniami, a nie wiele połączeń w różnych kierunkach.
- Podwójnego pierścienia – podwójny pierścień to dwa pierścienie (często przeciwbieżne) zapewniające obejście w razie awarii. Schemat powinien wskazywać zamknięte pętle połączeń; jeśli dominują liczne połączenia "każdy z każdym" lub "wielu z wieloma", jest to siatka, a nie pierścień.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi policz, czy istnieje jeden punkt centralny (gwiazda), jedna linia główna (magistrala), zamknięta pętla (pierścień), czy wiele dróg między węzłami (siatka).
