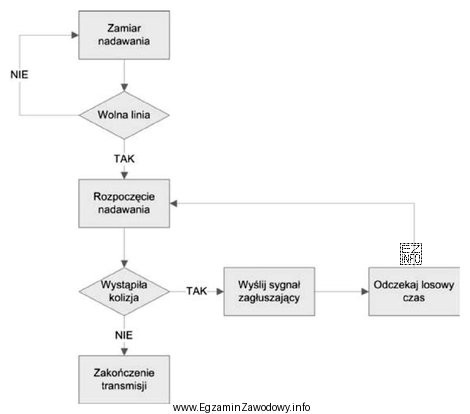

Schemat blokowy opisuje klasyczny mechanizm dostępu do medium CSMA/CD stosowany w Ethernecie przy medium współdzielonym (np. praca z hubem w trybie half-duplex). Charakterystyczne kroki to:
- nasłuchiwanie medium ("Wolna linia") – urządzenie sprawdza, czy ktoś już nie nadaje,
- rozpoczęcie nadawania po wykryciu wolnego medium,
- wykrycie kolizji w trakcie transmisji ("Wystąpiła kolizja"),
- wysłanie sygnału zagłuszającego – aby wszystkie stacje miały pewność, że doszło do kolizji,
- odczekanie losowego czasu (backoff) i ponowna próba transmisji.
Taki algorytm jest typowy dla sytuacji, w której wiele stacji dzieli jedno medium, a pojedyncza transmisja jest "widoczna" dla wszystkich w danym segmencie. To odpowiada topologii logicznej rozgłaszania (magistrali/broadcast): ramka wysłana przez jedną stację dociera do wszystkich, a tylko adresat ją przetwarza.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "pierścienia" – w pierścieniu kojarzonym z token passing nie zakłada się kolizji i losowego oczekiwania po kolizji; dostęp jest uporządkowany.
- "gwiazdy rozszerzonej" – to zwykle opis topologii fizycznej (rozmieszczenie okablowania/urządzeń). Pytanie dotyczy topologii logicznej, a schemat pokazuje mechanizm MAC, nie układ kabli.
- "przekazywania tokenu" – token oznacza deterministyczny dostęp: stacja nadaje, gdy otrzyma token. W takim podejściu nie ma kroku "wykryj kolizję → jam → losowy czas", bo kolizje są eliminowane przez sam mechanizm tokenu.
Warto też pamiętać o praktyce: w nowoczesnych sieciach Ethernet z przełącznikami i full-duplex kolizje nie występują, więc CSMA/CD ma głównie znaczenie historyczne i edukacyjne, ale nadal bywa sprawdzane na egzaminach jako podstawa rozumienia działania warstwy dostępu do medium.
