Prawidłowa odpowiedź: Do pracy zależnej dwóch styczników.

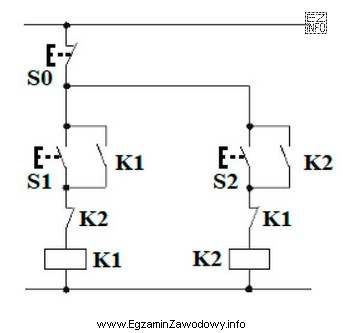

Na schemacie widać dwa styczniki (K1 i K2) oraz dwie symetryczne gałęzie sterowania ich cewkami. Kluczowym elementem jest blokada krzyżowa (wzajemna): w obwodzie cewki K1 znajduje się styk pomocniczy rozwierny (NC) stycznika K2, a w obwodzie cewki K2 znajduje się styk pomocniczy rozwierny (NC) stycznika K1. Oznacza to, że gdy jeden stycznik jest załączony, jego styk NC w torze drugiej cewki zostaje otwarty i uniemożliwia jednoczesną pracę obu styczników.
Dodatkowo każda gałąź ma samopodtrzymanie: styk pomocniczy zwierny (NO) danego stycznika jest połączony równolegle z przyciskiem START (S1 dla K1 i S2 dla K2). Dzięki temu po krótkim naciśnięciu START stycznik pozostaje załączony, dopóki nie zostanie przerwany obwód (np. przez STOP S0).
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "Do załączenia silnika z opóźnieniem" – układ czasowy zwykle wymaga przekaźnika czasowego lub elementu realizującego zwłokę. W schemacie decydujące są styki NC realizujące blokadę wzajemną, a nie element czasu.
- "Do rozruchu silnika pierścieniowego" – rozruch silnika pierścieniowego wiąże się z układem oporów w obwodzie wirnika i odpowiednimi stopniami rozruchu. Sam układ dwóch styczników z blokadą krzyżową nie opisuje tej funkcji.
- "Do pracy równoległej dwóch styczników" – praca równoległa oznacza możliwość jednoczesnego załączenia obu styczników. Tu jest odwrotnie: blokada krzyżowa zapobiega ich jednoczesnej pracy.
Wskazówka egzaminacyjna: jeśli widzisz styk NC jednego stycznika wpięty w szereg z cewką drugiego (i odwrotnie), to niemal zawsze jest to układ pracy zależnej (wzajemnego wykluczenia), często stosowany np. w układach nawrotnych.
