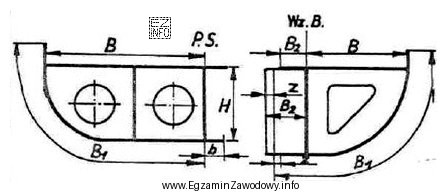

Układ wiązań kadłuba określa, który kierunek usztywnień jest dominujący w konstrukcji: poprzeczny czy wzdłużny. Na rysunkach konstrukcyjnych rozpoznaje się go po tym, jakie elementy są gęściej rozmieszczone i stanowią główne przeniesienie obciążeń.
"Poprzeczny." jest poprawne, gdy widać przewagę elementów poprzecznych (wręgi/ramy poprzeczne, denniki poprzeczne, belki poprzeczne pokładu), które wyznaczają kształt przekroju kadłuba i występują regularnie wzdłuż długości jednostki. W takim rozwiązaniu wzdłużniki mogą występować, ale pełnią rolę pomocniczą względem układu wręg.
Dlaczego pozostałe odpowiedzi nie pasują?
- "Wzdłużny." byłby właściwy, gdyby dominowały liczne wzdłużniki (poszycia, dna, burt, pokładu) oraz mniej, ale mocniejsze elementy poprzeczne pełniące rolę podporową. Jeśli rysunek pokazuje przede wszystkim "żebra" poprzeczne, to nie jest to układ wzdłużny.
- "Mieszany." wymaga wyraźnego, równorzędnego współistnienia silnych usztywnień w obu kierunkach (typowo: istotne wręgi + istotne wzdłużniki). Samo występowanie kilku wzdłużników nie przesądza o mieszanym układzie.
- "Ukośny." nie jest standardową podstawową klasyfikacją w typowych zadaniach egzaminacyjnych dotyczących wiązań kadłuba; musiałby być jednoznacznie pokazany jako dominujące usztywnienia prowadzone skośnie względem osi kadłuba.
Wskazówka egzaminacyjna: najpierw policz/porównaj "rytm" elementów: jeśli rysunek "czyta się" jako seria powtarzalnych wręg (poprzecznie) – wybierasz układ poprzeczny; jeśli jako gęsta siatka wzdłużników – układ wzdłużny.
