KWALIFIKACJA ELM6 - CZERWIEC 2018



PYTANIE NR 25.

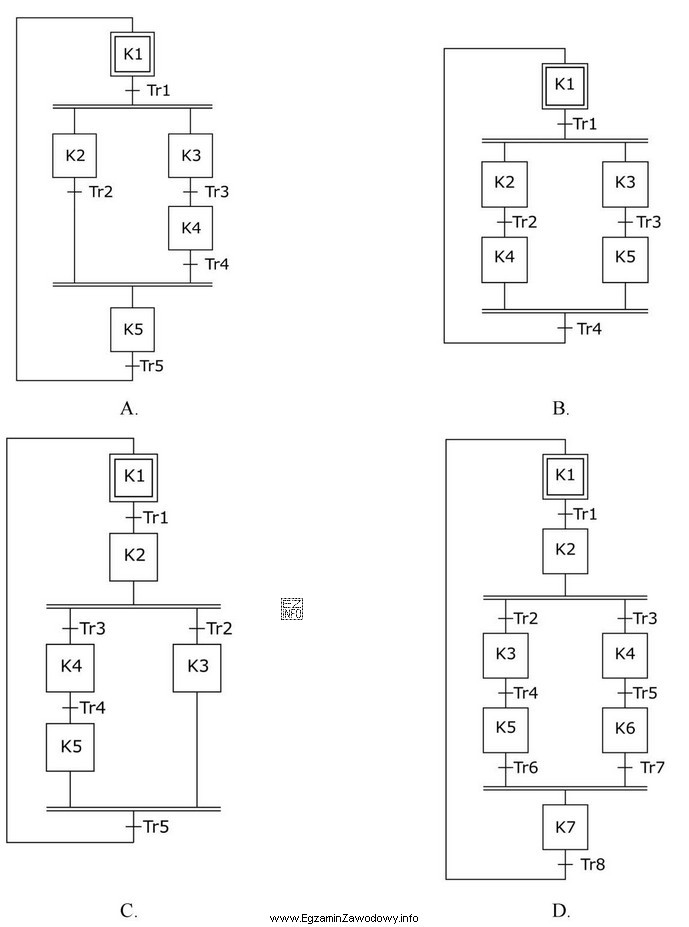

Który z algorytmów zawiera sekwencję współbieżną zapisaną zgodnie z zasadami języka SFC?
Który z algorytmów zawiera sekwencję współbieżną
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Algorytm przedstawiony w odpowiedzi B zawiera sekwencję współbieżną, co widać po równoległym rozwidleniu i połączeniu ścieżek pomiędzy krokami K2, K3, K4 i K5. Jest to zgodne z zasadami języka SFC (Sequential Function Chart), który służy do graficznego przedstawiania algorytmów sterowania sekwencyjnego i współbieżnego.
