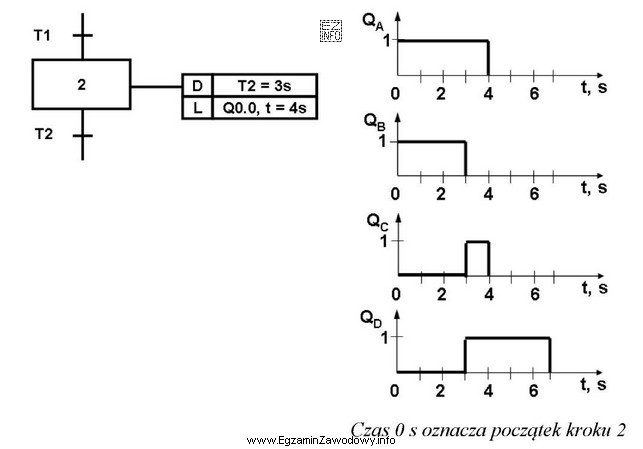

Na rysunkach przedstawiono fragment programu napisanego w języku SFC oraz cztery sygnały QA, QB, QC, QD. Który z przedstawionych sygnałów sterownika jest prawidłowym sygnałem wyjścia Q0.0 podczas wykonywania działań w kroku 2?
Na rysunkach przedstawiono fragment programu napisanego w języku SFC
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie przedstawionego fragmentu programu napisanego w języku SFC (Sequential Function Chart) oraz analizy sygnałów QA, QB, QC, QD, można stwierdzić, że prawidłowym sygnałem wyjścia Q0.0 podczas wykonywania działań w kroku 2 jest sygnał QB. Wynika to z faktu, że sygnał QB jest aktywny (stan wysoki) przez czas trwania kroku 2, który trwa 4 sekundy, zgodnie z czasem t=4s określonym dla wyjścia Q0.0 w kroku 2. Pozostałe sygnały nie spełniają tego warunku.
