KWALIFIKACJA ELM6 - STYCZEŃ 2019

Wyjaśnienie poprawnej odpowiedzi:

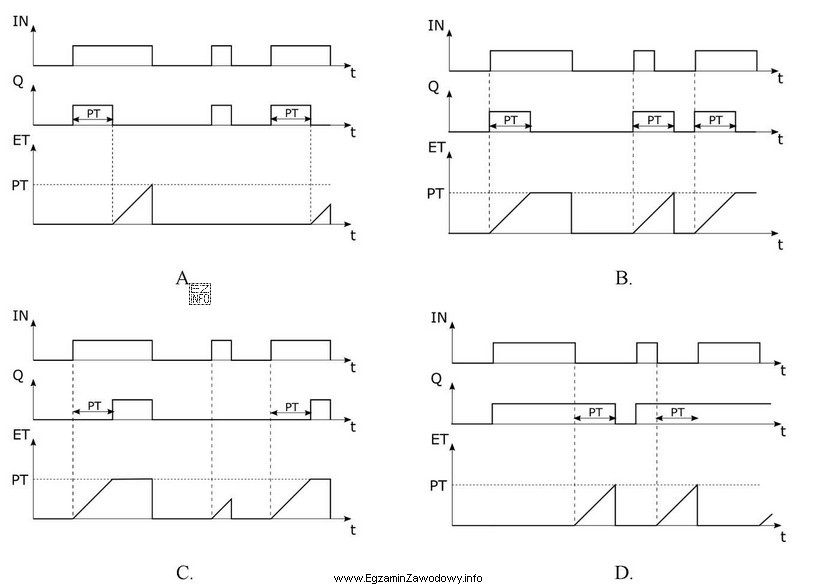

Blok czasowy TON to blok funkcjonalny w programowalnych sterownikach logicznych, który realizuje funkcję opóźnionego załączenia. Po aktywacji wejścia IN (sygnał wejściowy) blok rozpoczyna odliczanie czasu PT (preset time). Wyjście Q (sygnał wyjściowy) staje się aktywne (stan wysoki) po upływie zadanego czasu PT. Diagram C. pokazuje, że wyjście Q staje się aktywne po upływie czasu PT od momentu aktywacji wejścia IN, co jest zgodne z działaniem bloku TON.
