Przepięcia komutacyjne powstają podczas przełączania (komutacji) prądu w układach energoelektronicznych, gdy w obwodzie występują indukcyjności pasożytnicze lub obciążenia indukcyjne. Indukcyjność "broni się" przed nagłą zmianą prądu, co powoduje wzrost napięcia na elemencie łączeniowym. Dla tyrystora jest to niebezpieczne z dwóch głównych powodów:
- zbyt wysokie napięcie może doprowadzić do przebicia struktury półprzewodnikowej,
- zbyt duża stromość narastania napięcia (dv/dt) może spowodować niezamierzone załączenie lub lokalne przeciążenia w strukturze.

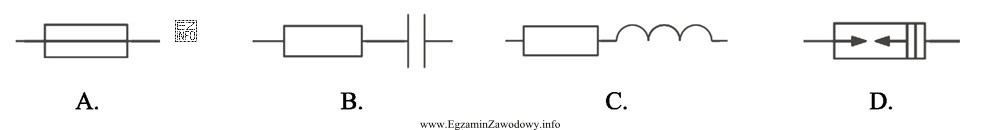

Typowym rozwiązaniem jest zastosowanie dwójnika tłumiącego (snubbera), którego zadaniem jest "zmiękczenie" przełączenia: ograniczenie dv/dt oraz rozproszenie/odprowadzenie energii związanej z przepięciem. W praktyce bardzo często realizuje się to jako układ RC dołączony równolegle do tyrystora (kondensator przejmuje szybkie zmiany napięcia, a rezystor ogranicza prąd ładowania i rozprasza energię).
Inne spotykane elementy ochronne mogą pełnić pokrewne role, ale nie zawsze są właściwą odpowiedzią na przepięcia komutacyjne:
- Warystor (nieliniowy) ogranicza wartość napięcia po przekroczeniu progu, ale nie jest typowym "dwójnikiem RC" do kontroli dv/dt w komutacji; bywa dodatkiem, a nie zamiennikiem snubbera.
- Dioda stosowana przy cewkach (tzw. dioda swobodnego biegu) chroni głównie przy zasilaniu prądem stałym i dla elementów jednokierunkowych; w wielu układach tyrystorowych nie rozwiązuje problemu dv/dt na samym tyrystorze.
- Rezystor samodzielnie nie przejmie szybkozmiennych składowych i nie zapewni skutecznego tłumienia przepięć komutacyjnych.
Na egzaminie warto zapamiętać: jeśli pytanie dotyczy przepięć komutacyjnych i ochrony tyrystora, najczęściej chodzi o snubber RC (dwójnik rezystor–kondensator) ograniczający dv/dt i energię przepięcia.
