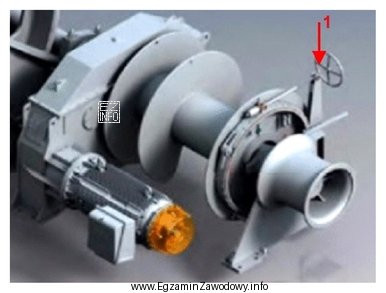

W wciągarce cumowniczej hamulec służy do kontrolowania obrotu bębna i utrzymania zadanego naciągu liny. Elementem, którym operator najczęściej nastawia działanie hamulca, jest pokrętło hamulca (element regulacyjny). Na rysunkach technicznych bywa ono pokazane jako część dostępna z zewnątrz, służąca do dokręcania/odkręcania mechanizmu hamulcowego.
Odpowiedź "Pokrętło hamulca" jest poprawna, ponieważ wskazuje na konkretny element sterująco-regulacyjny, a nie na cały zespół czy materiał cierny. To typowe rozróżnienie w pytaniach rysunkowych: cyfra wskazuje detal (pokrętło), a nie całą grupę elementów.
Pozostałe propozycje są niepoprawne z następujących powodów:
- "Hamulec taśmowy" oznacza cały mechanizm hamowania (zespół), który obejmuje m.in. taśmę, elementy mocujące oraz układ regulacji. Jeśli na rysunku oznaczono pojedynczy detal, nazwa całego zespołu jest zbyt ogólna.
- "Bęben magazynowy lin" dotyczy części odpowiedzialnej za nawijanie i przechowywanie liny. Jest to element funkcjonalnie inny niż hamulec, zwykle większy gabarytowo i umieszczony centralnie w układzie nawijania.
- "Wykładzinę taśmy hamulca" stanowi warstwa cierna na taśmie (materiał eksploatacyjny). Jest to element składowy taśmy, często trudniejszy do jednoznacznego wskazania na uproszczonym rysunku; nie jest też elementem, którym operator reguluje hamowanie.
Wskazówka egzaminacyjna: przy zadaniach "oznaczono na rysunku cyfrą …" najpierw ustal, czy cyfra wskazuje detal zewnętrzny do obsługi (np. pokrętło/dźwignię), czy część roboczą zespołu (taśma/wykładzina), czy element nawijania (bęben). To ogranicza typowe pomyłki.
