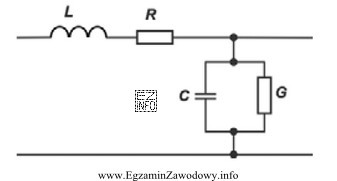

W modelu linii długiej (linii o parametrach rozłożonych) przyjmuje się, że każdy bardzo krótki odcinek przewodu można zastąpić małym "elementarnym" obwodem, a cała linia jest kaskadą takich odcinków. W tym opisie używa się czterech parametrów na jednostkę długości, najczęściej oznaczanych literami R, L, G, C.
Dlaczego poprawna jest "Upływność jednostkowa."
Parametr G opisuje straty w dielektryku/izolacji między przewodami. Jest to przewodność (konduktancja) toru upływu w gałęzi poprzecznej, czyli "jak łatwo prąd może upływać" przez nieidealną izolację. Ponieważ pytanie dotyczy parametru przypadającego na jednostkę długości, właściwą nazwą jest upływność jednostkowa.
Dlaczego pozostałe odpowiedzi są niepoprawne
- "Pojemność jednostkowa." dotyczy parametru C. Pojemność opisuje zdolność magazynowania ładunku w polu elektrycznym między żyłami (również gałąź poprzeczna), ale nie jest oznaczana literą G.
- "Rezystancja jednostkowa." dotyczy parametru R. Rezystancja na jednostkę długości opisuje straty w przewodniku (opór żył), czyli element w gałęzi szeregowej, a nie poprzecznej.
- "indukcyjność jednostkowa." dotyczy parametru L. Indukcyjność na jednostkę długości opisuje zjawiska magnetyczne związane z przepływem prądu w przewodach i również należy do gałęzi szeregowej.
Wskazówka egzaminacyjna
Warto zapamiętać prosty podział: szeregowo są "straty metalu" i "magnes" (R, L), a poprzecznie są "kondensator" i "upływ izolacji" (C, G). To pozwala szybko skojarzyć, że litera G wiąże się z upływem/stratami izolacji.
