KWALIFIKACJA BUD2 - STYCZEŃ 2017



PYTANIE NR 40.

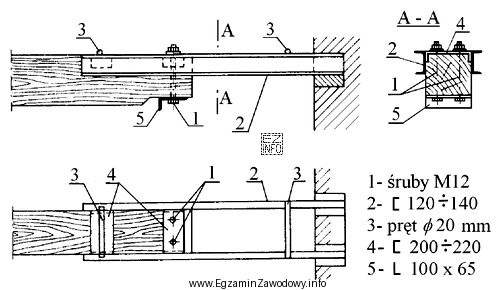

Który z podanych zestawów materiałów jest zgodny z projektem i można go wykorzystać do wykonania wymiany nadgniłych końców belki stropowej, przedstawionej na rysunku?
Który z podanych zestawów materiałów jest zgodny
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie analizy rysunku technicznego, odpowiednia konfiguracja materiałów do wymiany nadgniłych końców belki stropowej zawiera ceowniki o wymiarach 140 i 200, co jest zgodne z rysunkiem, gdzie ceownik ma wymiary od 120 do 140 oraz od 200 do 220. Kątownik o wymiarach 100x65 oraz pręt o średnicy 20 mm również odpowiadają specyfikacjom z rysunku. Śruby M12 są wymienione na rysunku jako elementy łączące, co potwierdza ich poprawność w tej konfiguracji.
