KWALIFIKACJA ELM6 - CZERWIEC 2021

Wyjaśnienie poprawnej odpowiedzi:

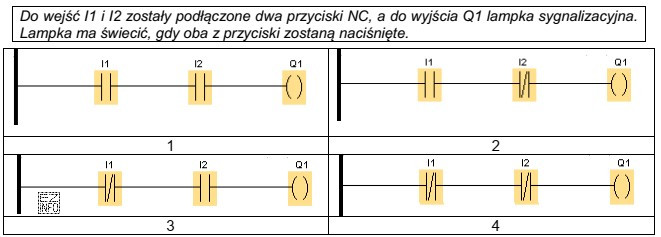

Analizując schematy, widzimy, że lampka sygnalizacyjna Q1 powinna świecić, gdy oba przyciski NC (Normally Closed) są naciśnięte. W schemacie nr 4, przyciski I1 i I2 są połączone szeregowo, co oznacza, że oba muszą być naciśnięte, aby obwód został zamknięty i lampka Q1 się zaświeciła. Pozostałe schematy nie spełniają tego warunku, ponieważ przyciski są połączone równolegle (schemat 1 i 3) lub tylko jeden przycisk jest użyty (schemat 2).
