KWALIFIKACJA ELM6 - CZERWIEC 2022



PYTANIE NR 38.

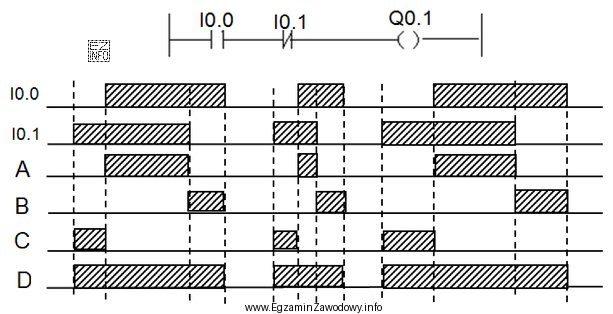

Który z przebiegów czasowych przedstawia stan wyjścia Q0.1 dla stanów wejść przedstawionych poniżej?
Który z przebiegów czasowych przedstawia stan wyjścia
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Analizując dostarczone przebiegi czasowe dla wejść I0.0 i I0.1 oraz wyjścia Q0.1, można zauważyć, że przebieg B najdokładniej odzwierciedla zależności między stanami wejść a stanem wyjścia. W przebiegu B, stan wyjścia Q0.1 zmienia się zgodnie ze zmianami stanów na wejściach, co jest zgodne z oczekiwanym działaniem układu logicznego przedstawionego na diagramie.
