KWALIFIKACJA ELM2 - CZERWIEC 2019



PYTANIE NR 23.

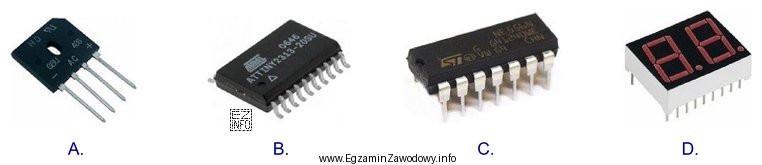

Który z przedstawionych elementów elektronicznych jest przystosowany do montażu powierzchniowego?
Który z przedstawionych elementów elektronicznych jest przystosowany do
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Element oznaczony jako B to układ scalony w obudowie przystosowanej do montażu powierzchniowego (SMD - Surface-Mount Device). Charakteryzuje się on płaską, prostokątną obudową z wyprowadzeniami wychodzącymi z boków, co jest typowe dla elementów SMD, umożliwiając montaż bezpośrednio na powierzchni płytki drukowanej. Pozostałe elementy (A, C, D) mają wyprowadzenia przystosowane do montażu przewlekanego (THT - Through-Hole Technology), co widać po pionowych nóżkach przeznaczonych do przewlekania przez otwory w płytce drukowanej.
