Kabel światłowodowy służy do transmisji informacji za pomocą światła, które propaguje w rdzeniu (core) otoczonym płaszczem (cladding) o innym współczynniku załamania. Z zewnątrz światłowód zwykle ma powłoki ochronne (jacket), a w patchcordach często spotyka się charakterystyczne złącza światłowodowe i cienkie włókno wewnątrz.
W praktyce, przy rozpoznawaniu "który kabel jest światłowodowy", patrzy się na cechy odróżniające go od okablowania miedzianego:
- Brak metalowego przewodnika (nie jest to skrętka ani koncentryk).
- Inna konstrukcja przekroju: włókno szklane/plastikowe, elementy wzmacniające, osłony.
- Zakończenia: często spotykane wtyki/złącza typowe dla toru optycznego (w zależności od zastosowania).

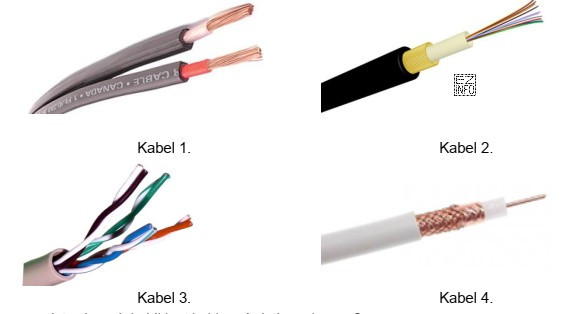

Odpowiedź "Kabel 2." jest poprawna, ponieważ to właśnie ten przewód na ilustracji odpowiada cechom kabla optycznego (światłowodowego), a pozostałe przedstawiają przewody miedziane (np. do zasilania lub transmisji elektrycznej), które mają żyły przewodzące i inną budowę.
Dlaczego pozostałe odpowiedzi są błędne? Najczęstszy powód to podobieństwo zewnętrzne: część kabli ma podobny kolor lub średnicę, ale po przyjrzeniu się widać typowe cechy kabli miedzianych (żyły, ekran, oplot, wtyki elektryczne). W światłowodzie kluczowe jest to, że medium transmisyjne nie przewodzi prądu, dzięki czemu tor optyczny jest odporny na zakłócenia elektromagnetyczne i pozwala na duże przepustowości na długich odcinkach.
Wskazówka egzaminacyjna: jeśli zadanie jest "z obrazka", nie wybieraj po samym kolorze. Szukaj elementów konstrukcyjnych (złącza, opis, przekrój, widoczne włókno) i porównaj je systematycznie dla każdej opcji.
