Transformator toroidalny wyróżnia się rdzeniem pierścieniowym (toroidem). Oznacza to, że obwód magnetyczny jest zamknięty w sposób ciągły – rdzeń tworzy jedną "obrączkę", na którą nawija się uzwojenia. W praktyce rozpoznaje się go po tym, że jest to pojedynczy, zwarty element w kształcie pierścienia, bez typowych dla rdzeni składanych szczelin i bez pakietu blaszek układanych w kształt litery E i I.

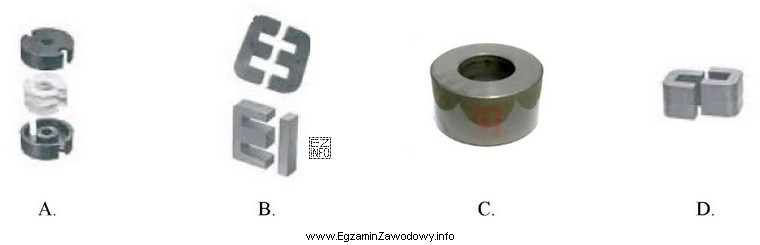

Dlaczego taka odpowiedź jest właściwa? Rdzeń toroidalny zapewnia ciągłość drogi strumienia magnetycznego, co jest charakterystyczne dla toroidów. Na ilustracjach (w zadaniach egzaminacyjnych) toroid jest zwykle przedstawiony jako okrągły pierścień z otworem w środku.
Dlaczego pozostałe odpowiedzi są błędne? Odpowiedzi przedstawiające rdzenie składane (np. kształty odpowiadające rdzeniom EI, UI lub C) nie są rdzeniami toroidalnymi. Takie rdzenie mają inną geometrię: są budowane z pakietu blach i łączone w układ dający kształt litery E+I, U+I albo dwóch "C". Mogą tworzyć obwód magnetyczny po złożeniu, ale nie mają postaci pojedynczego pierścienia, typowej dla toroidu.
- Wskazówka egzaminacyjna: szukaj odpowiedzi, w której rdzeń jest "obrączką" – zamkniętą pętlą bez rozłącznych części.
- Typowy błąd: wybór rdzenia EI, bo jest najczęściej omawiany na zajęciach, mimo że nie jest toroidem.
W kontekście pracy technicznej (także przy urządzeniach z automatyką) rozpoznanie toroidu jest przydatne, bo spotyka się go w zasilaczach i transformatorach o kompaktowej budowie. Jednak w tym zadaniu kluczowe jest wyłącznie właściwe skojarzenie: toroid = pierścień.
