Węże hydrauliczne pracują pod wysokim ciśnieniem i w trakcie pracy mogą zmieniać długość oraz kształt. Dlatego przy montażu nie powinny być prowadzone "na sztywno" ani zmuszane do ciasnych załamań. Poprawny przebieg przewodu powinien:
- zachować minimalny promień gięcia wymagany przez producenta,
- mieć luz montażowy (swobodny łuk), aby kompensować wydłużenie i drgania,
- unikać ostrego zagięcia tuż przy okuciu, gdzie wąż jest najbardziej narażony na uszkodzenia,
- unikać skręcania węża wokół własnej osi, które osłabia oplot i warstwy węża.

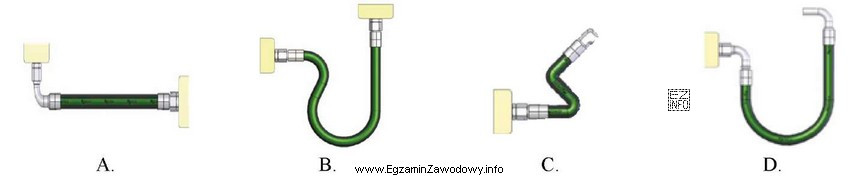

Dlaczego D jest poprawne? Wariant D wykorzystuje kolanka 90° przy końcówkach, dzięki czemu zmiana kierunku nie wymusza ciasnego zgięcia zaraz za okuciem. Przewód tworzy luźny łuk w kształcie U, co daje zapas długości i zmniejsza naprężenia mechaniczne. Takie prowadzenie ogranicza ryzyko pęknięć, rozwarstwień i wycieków.
Dlaczego pozostałe warianty są błędne?
- A (napięty odcinek prosty) – brak luzu powoduje, że przy wzroście ciśnienia lub ruchu elementów przewód jest dodatkowo obciążany rozciąganiem; rośnie ryzyko uszkodzeń i nieszczelności.
- B (ostre zagięcie przy okuciu) – ciasne załamanie tuż za końcówką może uszkodzić strukturę węża i oplot, prowadząc do przedwczesnego zużycia oraz wycieków.
- C (skręcenie/załamanie) – skręcony wąż pracuje w niekorzystnych naprężeniach, co sprzyja rozwarstwieniu i pękaniu; dodatkowo załamanie ogranicza przepływ i podnosi straty.
W praktyce montażowej dąży się do prowadzenia przewodu w sposób "naturalny": bez skrętu, z odpowiednim promieniem i z zapasem długości. Takie wymagania opisują normy dotyczące bezpieczeństwa układów hydraulicznych i zasad montażu przewodów.
