Prawidłowa odpowiedź: D. W poprawnym prowadzeniu przewodu hydraulicznego kluczowe jest, aby przewód nie pracował "na naciąg" i nie był zmuszany do ostrych zmian kierunku, zwłaszcza w strefie zakucia (końcówki). Układ hydrauliczny w praktyce pracuje w zmiennych warunkach: pojawiają się wahania ciśnienia i temperatury, a także drgania i niewielkie przemieszczenia elementów. Dlatego przewód powinien mieć zapas długości (luz kompensacyjny) oraz łagodne promienie ułożenia.

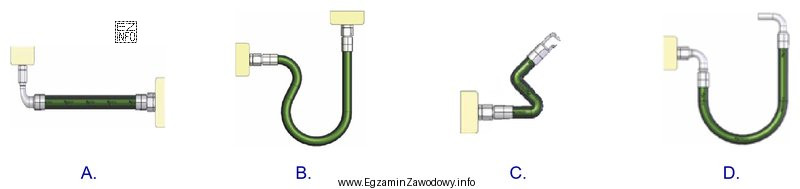

Dlaczego D jest poprawne? W wariancie D zastosowano końcówki kątowe (kolanka 90°) po obu stronach, dzięki czemu przewód nie musi się gwałtownie zginać tuż przy zakuciu. Przewód układa się w swobodny zwis w kształcie litery "U", co pozwala na bezpieczną kompensację zmian długości i ogranicza lokalne naprężenia. Brak jest też skręcenia osiowego oraz załamań typu "kink".
Dlaczego pozostałe warianty są nieprawidłowe?
- A: przewód jest poprowadzony "na prosto" i wygląda na napięty, bez rezerwy długości. Taki montaż powoduje naprężenia rozciągające i przy pracy układu może przyspieszać zużycie lub prowadzić do rozszczelnienia.
- B: przewód ma zgięcie wykonane bezpośrednio przy końcówce (zakuciu). To typowy błąd: w tym miejscu przekroczenie minimalnego promienia gięcia może uszkadzać oplot i powodować przedwczesne pękanie.
- C: widoczne są skręcenia osiowe i załamania ("kink"). Skręcenie węża podczas dokręcania złączy zwiększa naprężenia w oplotach, a załamanie lokalnie zamyka przekrój i osłabia przewód – taki montaż jest niedopuszczalny.
Wskazówka egzaminacyjna: oceniaj najpierw okolice zakucia (czy nie ma ostrego zgięcia), potem sprawdź, czy jest luz i czy przewód nie jest skręcony. Najbezpieczniejsze ułożenie to takie, które ma łagodne łuki i "rezerwę" na pracę układu.
