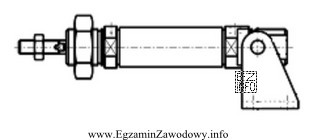

W zadaniu trzeba rozpoznać sposób mocowania siłownika pneumatycznego na podstawie cech widocznych na rysunku technicznym. Kluczowym elementem jest to, że z tyłu siłownika znajduje się połączenie sworzniowe łączące pokrywę siłownika ze wspornikiem. Takie połączenie tworzy przegub, czyli umożliwia obrót siłownika w jednej płaszczyźnie wokół osi sworznia.
Dlatego poprawna jest odpowiedź "Wahliwe". Mocowanie wahliwe (pivot/clevis) stosuje się wtedy, gdy podczas pracy układu występuje zmiana kąta między siłownikiem a elementem napędzanym (np. mechanizmy dźwigniowe, korbowe, ruch po łuku). Przegub ogranicza powstawanie niepożądanych sił poprzecznych i momentów zginających na tłoczysku oraz kompensuje niewspółosiowość montażową.
- "Na łapach" jest niepoprawne, bo to mocowanie sztywne: siłownik ma wtedy stopki/łapy przykręcane do podstawy. Na rysunku decydującą cechą jest przegub na sworzniu, a nie sztywne przykręcenie korpusu stopkami.
- "Gwintowe" jest niepoprawne, ponieważ dotyczy sytuacji, gdy korpus siłownika ma zewnętrzny gwint i jest wkręcany w oprawę. Obecność gwintu na końcówce tłoczyska (do mocowania elementu napędzanego) nie oznacza gwintowego mocowania siłownika.
- "Kołnierzowe" jest niepoprawne, bo kołnierz to płyta (okrągła/kwadratowa) z otworami, która umożliwia sztywne przykręcenie siłownika do konstrukcji. Rysunek pokazuje przegubowe połączenie sworzniowe, a nie kołnierz.
Wskazówka egzaminacyjna: jeśli na rysunku widzisz sworzeń + ucho/widełki + możliwość obrotu, traktuj to jako mocowanie wahliwe. Jeśli widzisz stopki – to łapy; jeśli płytę z otworami – kołnierz; a jeśli gwint na korpusie – mocowanie gwintowe.
