KWALIFIKACJA ELM3 - CZERWIEC 2021

PYTANIE NR 27.
Który z przedstawionych symboli graficznych oznacza tranzystor MOSFET ze wzbogaconym kanałem typu n?

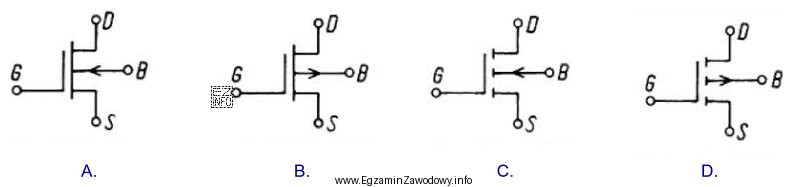

Ilustracja przedstawia cztery symbole graficzne, które są schematycznymi oznaczeniami tranzystorów.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
MOSFET z kanałem typu n w trybie wzbogacanym rozpoznaje się po cechach symbolu: właściwym oznaczeniu bramki oraz zapisie kanału typowym dla "enhancement" (kanał nie jest narysowany jako ciągły jak dla zubożanego). Wskazany wariant C odpowiada temu zapisowi, a pozostałe przedstawiają inne odmiany.

Pełne wyjaśnienie:

Tranzystor MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) na schemacie identyfikuje się po symbolu bramki (G) oddzielonej od struktury półprzewodnikowej oraz po oznaczeniach drenu (D) i źródła (S). W pytaniu trzeba rozpoznać dwa parametry naraz: typ kanału (n) oraz tryb pracy: wzbogacany (enhancement).

Kanał typu n w symbolice schematowej wiąże się z określonym kierunkiem strzałki/oznaczenia przy strukturze (w praktyce dydaktycznej często zapamiętuje się to jako regułę rozróżniania n/p). Natomiast tryb wzbogacany oznacza, że przy zerowym napięciu bramki nie ma przewodzącego kanału – na symbolu jest to zwykle zaznaczone w sposób odróżniający go od MOSFET zubożanego (depletion), w którym kanał "istnieje" już bez sterowania i bywa rysowany jako kanał ciągły.

Dlatego poprawna jest odpowiedź C: odpowiada symbolowi MOSFET n‑channel enhancement, a więc łączy cechy kanału typu n i zapisu właściwego dla wzbogacania.

Dlaczego pozostałe odpowiedzi są błędne (typowe pułapki):

  • A – przedstawia symbol innego typu kanału lub inną odmianę tranzystora polowego; najczęstszy błąd to patrzenie tylko na "ogólny kształt MOSFET".
  • B – może odpowiadać MOSFET o przeciwnej polaryzacji kanału (p) albo wariantowi o innej konfiguracji symbolu (np. z innym oznaczeniem strzałki); mylenie wynika z nieuwzględnienia elementu rozróżniającego n/p.
  • D – zwykle jest to wariant zubożany (depletion) lub symbol innego elementu z rodziny FET; błąd polega na nieodróżnianiu trybu wzbogacania od zubożania.

Wskazówka egzaminacyjna: najpierw potwierdź, że to MOSFET (bramka odizolowana), potem rozstrzygnij n/p (cecha kierunkowa/strzałka), a na końcu enhancement/depletion (sposób rysowania kanału). Takie podejście zmniejsza ryzyko pomyłki przy podobnych symbolach.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
MOSFET to tranzystor polowy sterowany napięciem na bramce, używany głównie jako element przełączający. W mechatronice spotkasz go w sterownikach silników, przetwornicach DC/DC, falownikach i układach PWM, bo pozwala sprawnie przełączać duże prądy przy małych stratach.
Najpierw potwierdź, że to MOSFET (bramka jest odizolowana od kanału). Następnie sprawdź cechę rozróżniającą n/p w symbolu (zwykle element kierunkowy/strzałka przy strukturze). Dopiero potem oceniaj, czy to wariant wzbogacany czy zubożany.
Tryb wzbogacany oznacza, że bez odpowiedniego sterowania bramką tranzystor jest domyślnie "wyłączony" (brak kanału przewodzącego). To wpływa na zachowanie układu po włączeniu zasilania i jest krytyczne w sterowaniu napędami. Symbol ma cechy graficzne odróżniające go od trybu zubożanego.
Podstawowe wyprowadzenia to: bramka (G), dren (D) i źródło (S). Bramka steruje przewodzeniem, a prąd główny płynie między drenem i źródłem. Do zapamiętania: G jak "gate" steruje, a D–S to "droga" prądu w części mocy.
Kanał typu n oznacza, że nośnikami większościowymi są elektrony. W typowych zastosowaniach MOSFET n-kanałowy ma mniejsze straty przewodzenia przy porównywalnych warunkach niż p-kanałowy, dlatego często jest używany jako dolny klucz w mostkach i sterownikach silników.
Najczęściej: (1) mylenie MOSFET z JFET, bo oba są tranzystorami polowymi, (2) pomijanie cechy n/p i wybór "pierwszego podobnego" symbolu, (3) mylenie wzbogacania z zubożaniem, czyli nieodróżnianie sposobu rysowania kanału w symbolu.
Nie zawsze. Dokumentacje mogą używać wariantów symboli zależnie od przyjętej normy i konwencji rysunkowej. Sens jednak pozostaje ten sam: bramka odizolowana, wyprowadzenia D/S oraz cecha pozwalająca rozróżnić n/p i enhancement/depletion. Na egzaminie liczy się rozpoznanie tej logiki.
MOSFET n-kanałowy stosuje się bardzo często w torach mocy (np. mostki H, sterowniki BLDC), bo zwykle zapewnia lepsze parametry przewodzenia. P-kanałowe bywają wybierane tam, gdzie uproszczenie sterowania po stronie wysokiej jest ważniejsze niż minimalne straty.
Kluczowa jest cecha graficzna dotycząca kanału: w trybie wzbogacanym tranzystor jest "normalnie wyłączony", co w symbolu jest zwykle pokazane inaczej niż w zubożanym, który bywa rysowany jako "normalnie włączony" (kanał zaznaczony jako ciągły). Warto znać oba warianty.
Weź zestaw symboli (np. z bazy IEC 60617 lub podręcznika) i ćwicz w parach: MOSFET vs JFET, n vs p, enhancement vs depletion. Dodatkowo analizuj schematy sterowników silników i zasilaczy: szybciej zapamiętasz symbole, gdy zobaczysz je w realnym kontekście układu.
info

Statystycznie 45% uczniów zna prawidłową odpowiedź. trudne

Specjaliści zwracają uwagę: "Wskazany wariant C odpowiada temu zapisowi, a pozostałe przedstawiają inne odmiany."

Źródła:

  • IEC 60617 Database (Graphical symbols for diagrams) – wyszukiwarka symboli półprzewodnikowych: https://std.iec.ch/iec60617 (dostęp 2026-02-18)
  • Wikipedia (EN): MOSFET – sekcja "Symbols" i odmiany enhancement/depletion: https://en.wikipedia.org/wiki/MOSFET (dostęp 2026-02-18)
  • All About Circuits: "MOSFET Symbols" (zestawienie symboli n/p oraz enhancement/depletion): https://www.allaboutcircuits.com/textbook/semiconductors/chpt-6/mosfet-symbols/ (dostęp 2026-02-18)

Materiały:

  • Bazy symboli IEC 60617 (wyszukiwanie symboli elementów półprzewodnikowych)
  • Podręczniki podstaw elektroniki (rozdziały o tranzystorach polowych: JFET/MOSFET)
  • Materiały dydaktyczne do kwalifikacji ELM.3 z czytania schematów i elementów elektronicznych
