KWALIFIKACJA ELM6 - CZERWIEC 2022



PYTANIE NR 14.

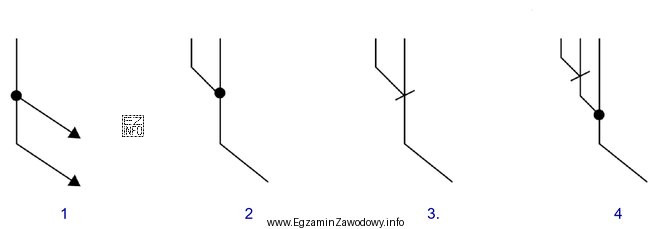

Który z przedstawionych symboli należy zastosować, rysując diagram stanów, aby zaznaczyć sumę sygnałów?
Który z przedstawionych symboli należy zastosować, rysując
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Analizując przedstawione symbole, symbol numer 2 przedstawia punkt, w którym dochodzi do sumowania sygnałów. Jest to zaznaczone przez połączenie dwóch linii w jednym punkcie, co sugeruje sumowanie sygnałów wchodzących. Pozostałe symbole reprezentują różne formy rozgałęzień lub przepływów, które nie odpowiadają sumowaniu sygnałów.
