Rezystancja uzwojeń silnika indukcyjnego ma zazwyczaj niewielką wartość (szczególnie w silnikach o większej mocy). W takiej sytuacji klasyczny pomiar "zwykłym omomierzem" w układzie 2‑przewodowym może dać duży błąd, ponieważ do wyniku dodaje się rezystancja przewodów pomiarowych, końcówek, zacisków oraz rezystancje przejścia na stykach.
Najlepszą praktyką jest zastosowanie układu, który realizuje ideę pomiaru małych rezystancji poprzez:
- wymuszenie prądu przez badany obiekt osobnym torem (przewody prądowe),
- pomiar spadku napięcia na samym uzwojeniu osobnym torem (przewody napięciowe),
- wyznaczenie rezystancji z zależności R = U / I, przy czym napięcie mierzone jest bez istotnego wpływu spadków na przewodach prądowych.
Taki sposób działania odpowiada metodzie 4‑przewodowej (Kelvina) i jest typowo spotykany w miernikach małych rezystancji oraz w procedurach diagnostycznych uzwojeń.

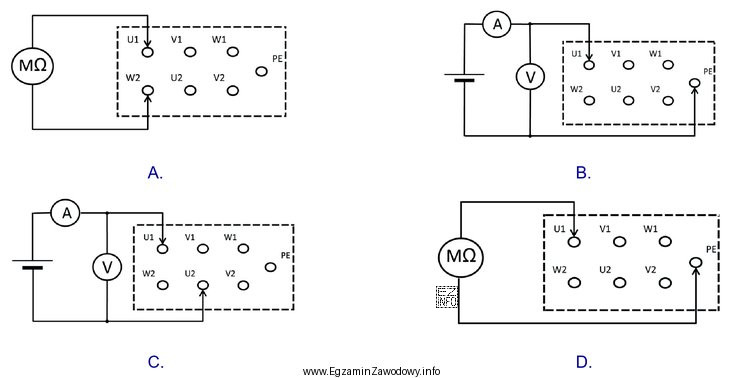

Dlaczego pozostałe typowe układy bywają błędne w tym zastosowaniu?
- Układ 2‑przewodowy z omomierzem (pomiar tymi samymi przewodami prądu i napięcia) – błąd rośnie, gdy rezystancja uzwojenia jest porównywalna z rezystancją przewodów i styków.
- Układy przeznaczone do pomiaru izolacji (wysokie napięcie probiercze, megomomierz) – służą do oceny rezystancji izolacji doziemnej i międzyuzwojeniowej, a nie rezystancji miedzianego uzwojenia.
- Układy typowo mostkowe/ogólne bez rozdzielenia torów lub bez wymuszenia stabilnego prądu – mogą być nieadekwatne albo mniej dokładne w warunkach warsztatowych.
W praktyce egzaminacyjnej warto zapamiętać zasadę: mała rezystancja → preferuj 4 przewody. To minimalizuje wpływ elementów pomocniczych i pozwala porównać rezystancje faz w sposób miarodajny.
