KWALIFIKACJA ELM6 - CZERWIEC 2024 (test 3)



PYTANIE NR 21.

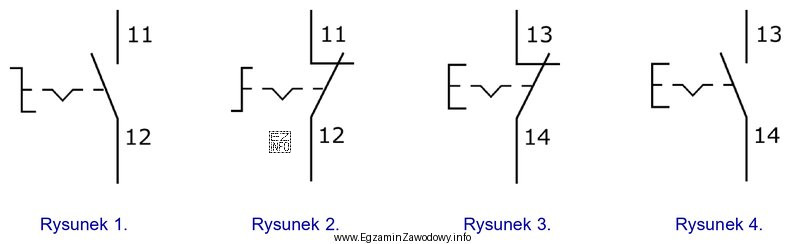

Który z rysunków przedstawia prawidłowo narysowany i opisany symbol graficzny przełącznika z zestykiem NC, przełączanym przez przekręcenie?
Który z rysunków przedstawia prawidłowo narysowany i
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Symbol graficzny przełącznika z zestykiem NC (normalnie zamkniętym), przełączanym przez przekręcenie, jest przedstawiony na Rysunku 2. Zestyk NC oznacza, że w stanie spoczynku (bez działania) obwód jest zamknięty, a po przekręceniu przełącznika obwód zostaje otwarty. Rysunek 2 przedstawia prawidłowy symbol graficzny, gdzie linia przerywana oznacza stan normalnie zamknięty, a przekręcenie przełącznika powoduje otwarcie obwodu.
