Diagram sekwencyjny (czasowy/krokowy) pokazuje, kiedy element wykonawczy (tu: zawór rozdzielający Y0) ma się przełączyć oraz jakie warunki muszą być spełnione, aby to przełączenie było dozwolone.
W tej notacji kluczowe jest rozróżnienie dwóch sposobów "złożenia" warunków:
- Koniunkcja (AND, ∩) – warunki są połączone w jedną ścieżkę (szeregowo). Oznacza to, że przełączenie nastąpi dopiero wtedy, gdy wszystkie sygnały warunków są spełnione.
- Alternatywa (OR, ∪) – warunki tworzą równoległe ścieżki. Wtedy wystarczy spełnienie któregokolwiek z nich.

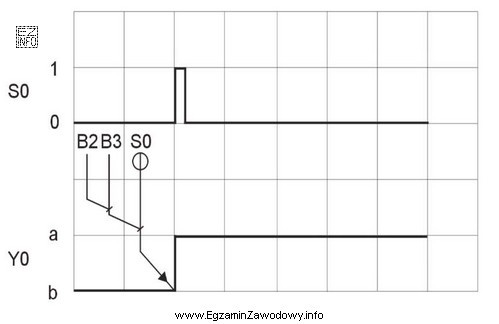

Na ilustracji warunki oznaczone jako "B2", "B3" i "S0" są połączone kolejno ukośnymi odcinkami w jedną linię (B2 → B3 → S0), a od ostatniego połączenia wychodzi strzałka wskazująca dokładnie moment przełączenia wykresu Y0 z poziomu "b" na "a". Taki zapis odpowiada sytuacji: B2 i B3 i S0 muszą być spełnione równocześnie, czyli B2∩B3∩S0.
Dlaczego pozostałe odpowiedzi są błędne?
- "B2∩B3∪S0" miesza AND i OR. Bez dodatkowych nawiasów taki zapis oznacza inną funkcję (część warunków może działać alternatywnie), co nie odpowiada jednemu szeregowemu połączeniu wszystkich trzech sygnałów na diagramie.
- "B2∪B3∪S0" oznacza, że wystarczy dowolny pojedynczy sygnał. Taki przypadek byłby pokazany jako kilka niezależnych (równoległych) ścieżek wyzwalających przełączenie, a nie jako jedno połączenie szeregowe.
- "B2∪B3∩S0" również jest funkcją mieszaną i nie odpowiada graficznemu zapisowi jednej ścieżki warunków. To typowa pułapka wynikająca z braku nawiasów i z nieuważnego przenoszenia symboliki z diagramu do zapisu algebraicznego.
Wskazówka egzaminacyjna: najpierw oceń geometrię połączeń: jedna ścieżka = AND, wiele ścieżek równoległych = OR. Dopiero potem przepisuj symbole ∩ lub ∪ do odpowiedzi.
