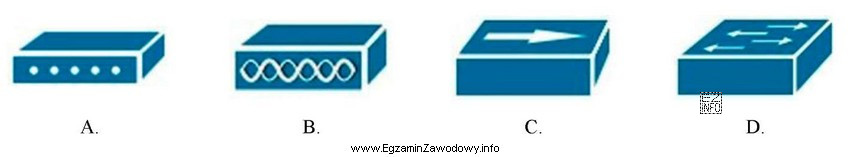

Przełącznik (switch) jest podstawowym urządzeniem sieciowym używanym w sieciach LAN do łączenia wielu hostów (komputerów, drukarek, serwerów) oraz innych elementów infrastruktury. Na diagramach i schematach topologii jego symbol ma zwykle charakter "węzła wieloportowego": sugeruje wiele równorzędnych przyłączy, do których prowadzą przewody/łącza z różnych kierunków. To odróżnia go od ikon urządzeń, które typowo kojarzą się z jednym głównym łączem do sieci zewnętrznej.
Poprawna odpowiedź w takim zadaniu opiera się na umiejętności czytania ikonografii stosowanej w dokumentacji sieciowej (projekty, schematy powykonawcze, notatki serwisowe). W praktyce technik teleinformatyk często dostaje rysunek sieci i musi szybko rozpoznać, gdzie znajdują się przełączniki, aby:
- zlokalizować punkt koncentracji połączeń (szafa/patchpanel/switch),
- zaplanować podział na VLAN oraz przypisanie portów,
- zweryfikować połączenia uplink/trunk między przełącznikami,
- odczytać, które segmenty są rozgałęziane przez switch, a które prowadzą np. do routera/bramy.
Dlaczego pozostałe odpowiedzi bywają wybierane błędnie? Najczęściej dlatego, że ikony urządzeń sieciowych w różnych narzędziach (programy do rysowania, zestawy ikon producentów) mogą być do siebie podobne. Uczniowie mylą switch z routerem (bo oba są "pudełkiem" w schemacie) albo z punktem dostępowym (gdy na ikonie są elementy sugerujące komunikację). Kluczowe jest więc szukanie cechy funkcjonalnej symbolu: wieloportowości i roli rozdzielającej połączenia.
Wskazówka egzaminacyjna: gdy pytanie brzmi "Który z symboli oznacza przełącznik?", zawsze porównaj, czy ikona sugeruje wiele portów LAN. Jeżeli schemat pokazuje rozgałęzienie połączeń z jednego punktu do wielu stacji roboczych, to węzeł pośrodku jest najczęściej przełącznikiem.
