KWALIFIKACJA ELE5 - STYCZEŃ 2018 (test 2)

Wyjaśnienie poprawnej odpowiedzi:

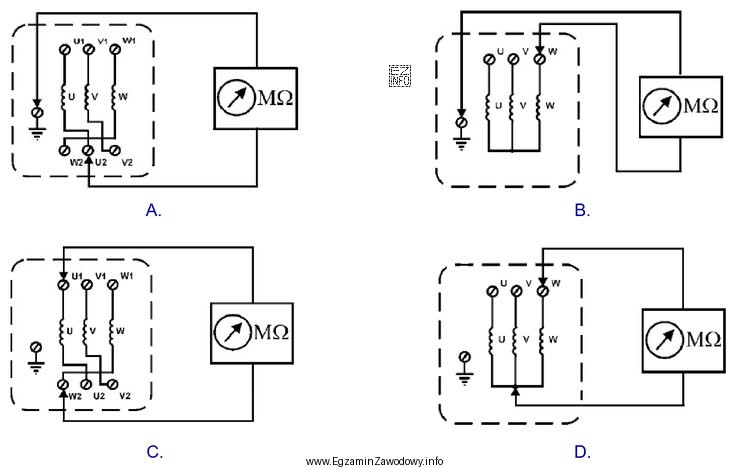

Odpowiedź C jest poprawna, ponieważ przedstawiony schemat pokazuje układ, w którym uzwojenia silnika są odłączone od siebie i połączone z miernikiem izolacji (symbolizowany przez przyrząd pomiarowy z symbolem rezystora i strzałką). Taki układ pozwala na pomiar rezystancji izolacji pomiędzy poszczególnymi uzwojeniami, co jest kluczowe w diagnozowaniu stanu izolacji silnika elektrycznego. Pozostałe schematy (A, B, D) nie oddzielają uzwojeń w sposób umożliwiający niezależny pomiar ich rezystancji izolacji.
