Woltomierz przeznaczony do zamontowania w miejscu pomiaru na szynie DIN to przyrząd instalacyjny, projektowany do pracy w rozdzielnicy lub szafie sterowniczej. Kluczową cechą jest sposób montażu: obudowa modułowa (podział na "moduły" szerokości) oraz zatrzask/klips umożliwiający szybkie wpięcie na standardową szynę montażową.

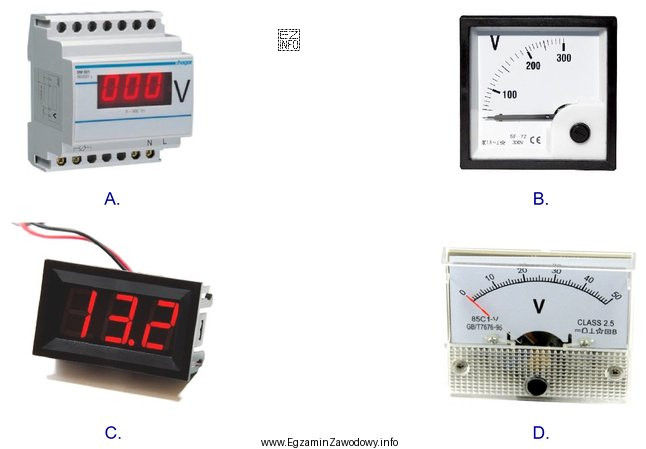

Jak rozpoznać taki woltomierz na ilustracji lub wśród odpowiedzi?
- Ma kształt zbliżony do wyłączników nadprądowych, przekaźników czy liczników energii do rozdzielnic.
- Zwykle ma zaciski śrubowe lub sprężynowe dostępne od frontu lub od dołu, przewidziane do okablowania w szafie.
- Nie wymaga wycinania otworu w drzwiach/płycie czołowej (jak typowe przyrządy tablicowe), bo jego naturalnym miejscem jest listwa DIN.
Dlaczego pozostałe typy odpowiedzi bywają błędnie wybierane?
- Woltomierz tablicowy (panelowy) montuje się w otworze wyciętym w płycie lub drzwiach rozdzielnicy. Może wyglądać "instalacyjnie", ale nie ma zaczepu DIN i wymaga montażu od frontu w panelu.
- Miernik przenośny (multimetr) jest przeznaczony do pomiarów serwisowych i okresowych. Nie jest typowym elementem stałej zabudowy w rozdzielnicy i nie montuje się go na szynie.
- Woltomierz laboratoryjny (stołowy) służy do stanowisk pomiarowych. Jest większy, zasilany jak aparatura stołowa i również nie ma standardowego mocowania DIN.
W praktyce (montaż i instalowanie układów/urządzeń) taka umiejętność przydaje się podczas kompletowania wyposażenia rozdzielnicy: dobiera się nie tylko parametry elektryczne, ale też format mechaniczny i sposób montażu, aby przyrząd dało się bezpiecznie i estetycznie zainstalować w miejscu pomiaru.
