W instalacjach RTV/SAT stosuje się różne elementy pasywne, które na pierwszy rzut oka mogą wyglądać podobnie (metalowa obudowa, złącza typu F), ale pełnią inne funkcje. Kluczowe jest rozpoznanie funkcji po liczbie złączy oraz ich opisach na obudowie.
Odgałęźnik pracuje w torze przelotowym: sygnał przechodzi dalej (wejście i wyjście przelotowe), a jednocześnie część sygnału jest "zabrana" na wyjście odgałęźne. W praktyce wykorzystuje się go tam, gdzie jest magistrala (przelot) i trzeba zasilić pojedyncze gniazdo/odcinek przewodu. Typowe oznaczenia spotykane na obudowie to m.in. wejście, wyjście przelotowe oraz odgałęzienie (często opisywane jako TAP/odgałęzienie), a także wartości tłumienia toru odgałęźnego.
Rozgałęźnik natomiast służy do podziału sygnału na kilka równorzędnych wyjść (np. 2, 3, 4). Nie ma w nim idei magistrali z odgałęzieniem – zamiast tego jest jedno wejście i kilka wyjść, a sygnał jest dzielony pomiędzy gałęzie. Stosuje się go np. przy rozprowadzeniu sygnału do kilku odbiorników z jednego punktu.

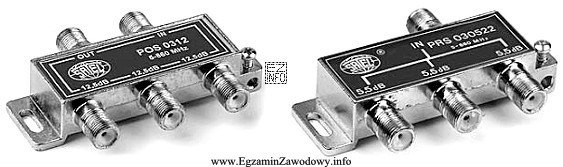

Dlatego odpowiedź "odgałęźnik i rozgałęźnik." jest poprawna, jeżeli na fotografii widać dwa różne elementy: jeden z charakterystycznym wyjściem odgałęźnym (odgałęźnik) oraz drugi z jednym wejściem i kilkoma wyjściami (rozgałęźnik).
Pozostałe odpowiedzi są typowymi pomyłkami:
- "dwa odgałęźniki różnych typów." – błąd polega na uznaniu podobnych obudów za ten sam typ funkcjonalny, bez sprawdzenia układu złączy (czy jest jedno wejście i kilka wyjść, czy tor przelotowy + odgałęzienie).
- "odgałęźnik i zwrotnicę antenową." – zwrotnica zwykle służy do łączenia/rozdzielania pasm (np. VHF/UHF/SAT) i bywa opisana pasmami; bez takich oznaczeń i odpowiedniego układu wejść/wyjść nie należy jej mylić z elementami do prostego podziału sygnału.
- "odgałęźnik i wzmacniacz trzykanałowy." – wzmacniacz to element aktywny, zwykle ma zasilanie i inne oznaczenia (parametry wzmocnienia, zasilanie DC). Sama obecność kilku złączy nie czyni urządzenia wzmacniaczem.
Na egzaminie warto wyrobić nawyk: najpierw policz złącza i odczytaj napisy, dopiero potem wybieraj nazwę elementu.
