KWALIFIKACJA BUD14 + BUD15 - CZERWIEC 2021



PYTANIE NR 14.
Który z wpustów deszczowych stosuje się do odbioru wody opadowej z nawierzchni drogi na moście, jeżeli kratka wpustu usytuowana jest w nawierzchni jezdni, a wpust ma boczne podłączenie do przewodu zbiorczego?

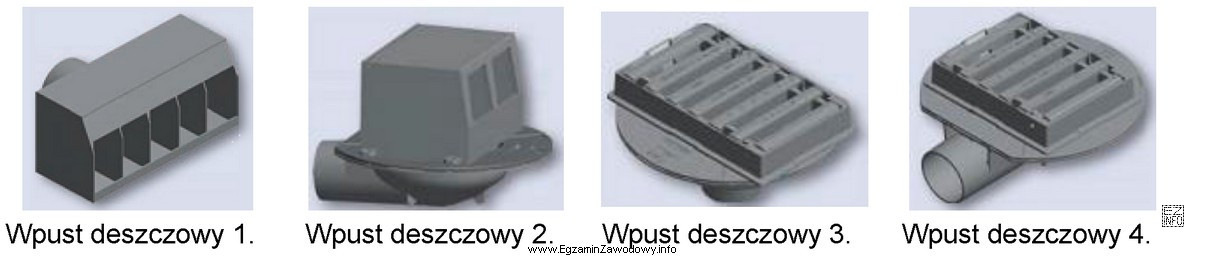

Ilustracja przedstawia cztery różne modele wpustów deszczowych, które są stosowane w budownictwie do odprowadzania wody
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W opisie wskazano wpust do mostowego odwodnienia punktowego, w którym kratka znajduje się w nawierzchni jezdni, a odpływ jest realizowany przez boczne włączenie do przewodu zbiorczego. W typowej klasyfikacji stosowanej w materiałach egzaminacyjnych taki układ odpowiada wariantowi oznaczonemu jako "Wpust deszczowy 4".

Pełne wyjaśnienie:

W pytaniu kluczowe są dwie cechy konstrukcyjno-montażowe wpustu:

  • Położenie kratki – kratka jest usytuowana w nawierzchni jezdni, czyli wpust odbiera wodę bezpośrednio z powierzchni, po której odbywa się ruch.
  • Sposób podłączenia – wpust ma boczne podłączenie do przewodu zbiorczego, a więc odpływ nie jest prowadzony pionowo w dół, tylko wyprowadzany na bok do kolektora/rurociągu.

Zestaw tych wymagań zawęża wybór do typu wpustu przewidzianego do wbudowania w konstrukcję jezdni na obiekcie mostowym oraz do współpracy z przewodem zbiorczym prowadzonym w sposób typowy dla takiego obiektu. Dlatego poprawna jest odpowiedź "Wpust deszczowy 4", ponieważ odpowiada wariantowi z kratką w jezdni i odpływem bocznym.

Pozostałe odpowiedzi są niepoprawne, gdyż odnoszą się do wariantów o innym sposobie włączenia lub innym usytuowaniu elementów odbiorczych. Najczęstsze pomyłki polegają na utożsamianiu wszystkich wpustów z kratką jako równoważnych albo na ignorowaniu informacji o kierunku podłączenia (boczne vs inne rozwiązanie). Na egzaminie warto zawsze podkreślić w treści słowa opisujące położenie kratki oraz kierunek/rodzaj odpływu, bo to one decydują o doborze typu wpustu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest wpust deszczowy i do czego służy na moście?
Wpust deszczowy to element odwodnienia punktowego, który zbiera wodę opadową z nawierzchni (np. jezdni) i odprowadza ją do instalacji odwadniającej. Na moście ogranicza zaleganie wody, zmniejsza ryzyko poślizgu oraz chroni konstrukcję przed zawilgoceniem i degradacją.
Jak rozpoznać, że wpust ma boczne podłączenie do przewodu zbiorczego?
Boczne podłączenie oznacza, że króciec odpływowy jest wyprowadzony na bok korpusu wpustu, a rura odprowadzająca łączy się z nim poziomo lub skośnie. W praktyce (na rysunku lub w terenie) szuka się odpływu umieszczonego w ścianie bocznej, a nie w dnie.
Dlaczego w pytaniu ważne jest położenie kratki w nawierzchni jezdni?
Położenie kratki wskazuje, skąd dokładnie zbierana jest woda. Kratka w jezdni oznacza odbiór bezpośrednio z powierzchni ruchu, co determinuje konstrukcję wpustu (np. odporność, sposób osadzenia) i typ zastosowania. Inne położenie kratki może dotyczyć np. chodników lub stref przykrawężnikowych.
Jakie cechy opisu najszybciej zawężają wybór typu wpustu na egzaminie?
Najszybciej zawężają wybór dwie informacje: gdzie jest kratka (jezdnia/chodnik/krawężnik) oraz jak jest wykonany odpływ (boczne czy inne podłączenie). W zadaniach z numerowanymi wariantami (1–4) te cechy zwykle odpowiadają konkretnemu rysunkowi typu.
Czy wpust z kratką w jezdni zawsze ma takie samo podłączenie?
Nie. Kratka w jezdni opisuje miejsce odbioru wody, ale nie przesądza o sposobie włączenia do instalacji. W zależności od rozwiązania projektowego wpust może mieć odpływ boczny lub inny. Dlatego w pytaniu trzeba uwzględnić oba warunki jednocześnie.
Jakie błędy najczęściej popełniają uczniowie w zadaniach o wpustach deszczowych?
Częste błędy to: pomijanie informacji o kierunku podłączenia (boczne vs inne), wybór "na pamięć" bez odniesienia do cech z opisu, oraz mylenie elementów odwodnienia (wpust vs studzienka). Pomaga metoda: wypisać cechy w dwóch punktach i dopiero porównać z wariantami.
Co oznacza przewód zbiorczy w odwodnieniu mostowym?
Przewód zbiorczy to rurociąg, do którego doprowadzane są odpływy z kilku wpustów. Jego zadaniem jest zebranie wody z całego odcinka obiektu i przekazanie jej dalej do systemu odwodnienia. W pytaniu istotne jest, że wpust ma się włączyć do niego bocznie.
Kiedy stosuje się wpusty deszczowe na moście zamiast odwodnienia liniowego?
Wpusty (odwodnienie punktowe) stosuje się, gdy projekt przewiduje zbieranie wody w określonych punktach spadków i włączenie do przewodów. Odwodnienie liniowe bywa stosowane w innych rozwiązaniach, ale wybór zależy od projektu, spadków, warunków utrzymania oraz wymagań eksploatacyjnych obiektu.
Dlaczego dobór niewłaściwego typu wpustu może powodować problemy na obiekcie?
Niewłaściwy typ wpustu może utrudniać podłączenie do przewodu zbiorczego, powodować przecieki lub niewłaściwe odprowadzenie wody, a także zwiększać ryzyko zatykania. W konsekwencji woda może zalegać na jezdni lub wnikać w warstwy konstrukcyjne, co przyspiesza degradację nawierzchni.
Jak przygotować się do pytań, gdzie odpowiedzi to numerowane warianty wpustów?
Warto przećwiczyć rozpoznawanie wariantów na rysunkach: położenie kratki, obecność osadnika, kierunek odpływu i sposób włączenia do rur. Dobrą techniką jest tworzenie własnej "ściągi pamięciowej" z cechami: kratka (gdzie?), odpływ (jaki?), podłączenie (boczne/inne).
info

Statystycznie 50% uczniów zna prawidłową odpowiedź. trudne

W praktyce zawodowej kluczowe jest to, że w opisie wskazano wpust do mostowego odwodnienia punktowego, w którym kratka znajduje się w nawierzchni jezdni, a odpływ jest realizowany przez boczne włączenie do przewodu zbiorczego.

Materiały:

  • Materiały dydaktyczne z technologii robót drogowych i mostowych (odwodnienie)
  • Katalogi rozwiązań odwodnienia liniowego i punktowego stosowane w drogownictwie
  • Rysunki typowe wpustów mostowych i przyłączy do przewodów zbiorczych
