KWALIFIKACJA BUD1 + BUD8 + BUD12 + BUD14 + BUD15 - STYCZEŃ 2008



PYTANIE NR 14.

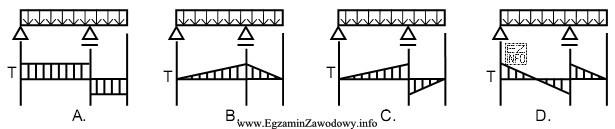

Który z wykresów sił tnących, przedstawionych na rysunku, jest właściwy dla belki jednowspornikowej z obciążeniem równomiernie rozłożonym na całej długości?
Który z wykresów sił tnących, przedstawionych na
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Belka jednowspornikowa z obciążeniem równomiernie rozłożonym na całej długości generuje liniowy przebieg sił tnących, który zaczyna się od wartości maksymalnej przy wporze i maleje liniowo do zera na końcu belki. Wykres D pokazuje taki przebieg sił tnących, gdzie siła tnąca jest największa przy podporze i maleje liniowo do końca belki, co jest charakterystyczne dla obciążenia równomiernie rozłożonego.
