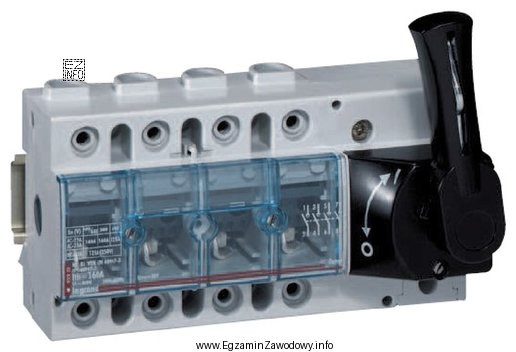

Poprawna jest odpowiedź: "Rozłącznik izolacyjny z widoczną przerwą." Taki aparat łączeniowy niskiego napięcia rozpoznaje się po tym, że po rozłączeniu zapewnia widoczną przerwę izolacyjną, czyli jednoznaczne (oględzinowe) potwierdzenie oddzielenia części znajdujących się pod napięciem od części odłączonych. W praktyce jest to kluczowe przy przygotowaniu obwodu do prac serwisowych, pomiarów lub wymiany elementów.
Dlaczego pozostałe odpowiedzi nie pasują:
- "Odłącznik instalacyjny." Ta nazwa bywa mylona z rozłącznikiem, jednak w zadaniu rozpoznawanym po rysunku istotą jest wskazanie aparatu o funkcji izolacyjnej i cechy konstrukcyjnej w postaci widocznej przerwy. Jeśli na rysunku widoczny jest element typowy dla rozłącznika izolacyjnego (przerwa), właściwsza jest odpowiedź odnosząca się wprost do tej cechy.
- "Wyłącznik małej mocy." Wyłączniki służą do łączenia/wyłączania obwodów w warunkach normalnej pracy, często mają też funkcje zabezpieczeniowe (np. przeciążeniowe lub zwarciowe). Ich konstrukcja nie jest nastawiona na "widoczną przerwę" jako podstawową cechę identyfikacyjną.
- "Łącznik silnikowy bez zabezpieczeń termicznych." Łącznik silnikowy jest przeznaczony do załączania i wyłączania obwodów silnikowych (sterowanie napędem), a nie do pełnienia roli jednoznacznego aparatu izolacyjnego. Brak zabezpieczeń termicznych dodatkowo wskazuje, że nie jest to element ochronny, lecz sterujący.
Wskazówka egzaminacyjna: gdy w treści jest "na rysunku" i w odpowiedziach pojawia się sformułowanie "z widoczną przerwą", zwykle sprawdzana jest umiejętność rozpoznania funkcji izolowania obwodu. Warto kojarzyć: izolowanie = bezpieczeństwo prac, a nie typowe zabezpieczenia czy sterowanie silnikiem.
